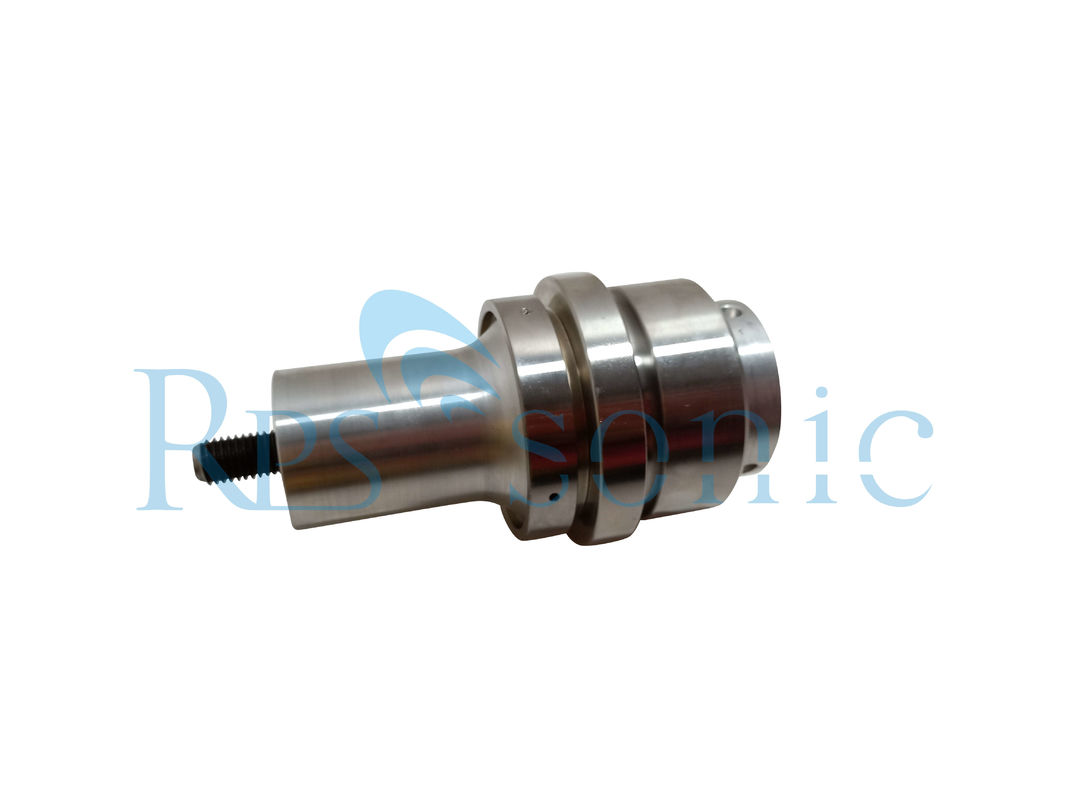

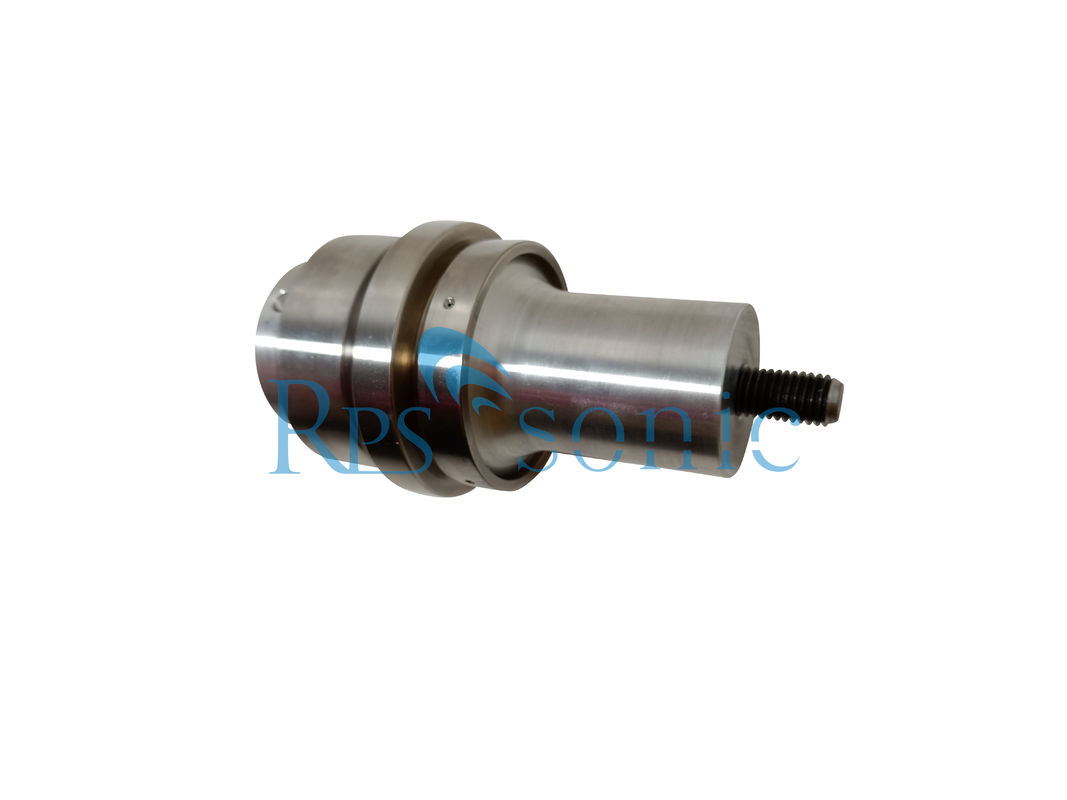

Szczegóły Produktu:
|
| Nazwa: | spawanie ultradźwiękowy booster | Częstotliwość: | 20kHz |
|---|---|---|---|
| zysk: | 1: 1,5 | materiał: | Stopu tytanu |
| Miejsce dla: | Branson | ||
| High Light: | urządzenie do spawania ultradźwiękowego,spawarka ultradźwiękowa DIY |
||
Szczegóły produktów
| rodzaj | Rinco |
| częstotliwość | 20 kHz |
| Model | W zależności od twoich wymagań |
| zasilacz | AC220v |
| Maiterial | Titaniu, stop |
Co to jest wzmacniacz ultradźwiękowy?
Istnieją trzy rodzaje wzmacniaczy ultradźwiękowych z różnymi systemami mocowania:
1) standardowe mocowanie; 2) sztywne mocowanie z kwadratowymi O-ringami i wyjmowanymi pierścieniami zaciskowymi (które również można naprawić); oraz 3) solidne mocowanie, które zapewnia lepszą sztywność. W zastosowaniach ciągłych, ultradźwiękowe wzmacniacze mocy z mocowaniem stałym dostarczają więcej energii do produktu, natomiast w zastosowaniach wgłębnych możliwe jest lepsze wyrównanie. Aby uzyskać więcej informacji na temat wzmocnienia Solid Mount.
W zależności od rodzaju wibracji można go podzielić na wibracje wzdłużne, wibracyjne skrętne, wibracyjne zginające i wibracje kompozytowe (zginanie wzdłużne, skręcanie wzdłużne, skręcanie zginające). W zastosowaniach związanych z przetwarzaniem i przetwarzaniem ultradźwięków mocy najczęstsze są zastosowania wibracji podłużnych.
Jest klasyfikowany na podstawie kształtu autobusu jednego wzmacniacza i można go podzielić na drabinę, indeks, sieć trakcyjną, stożek, Gaussa, Fouriera, cosinus i inne typy. Róg złożony.
Zgodnie z funkcją można go podzielić na dwa typy fal o połowie długości fali i ćwierć długości fali. Chociaż istnieje wiele klasyfikacji, projektowanie wzmacniacza wzdłużnego, skrętnego i zginającego rozpoczyna się od odpowiadających im równań drgań, a proces projektowania i kroki są takie same.
W przetworniku ultradźwiękowym / wzmacniaczu ultradźwiękowym / tubie ultradźwiękowej należy zastosować o-ringowe wzmacniacze ultradźwiękowe, ponieważ pochłaniają one niektóre obciążenia boczne, które w przeciwnym razie prowadziłyby do przedwczesnej awarii tuby ultradźwiękowej w obszarze trzpienia.
Rozmiary stadniny:
Aluminiowe wzmacniacze ultradźwiękowe 15 - 20 - 25 kHz o proporcjach 1: 0,6, 1: 1, 1: 1,5 i 1: 2 są dostępne z ultradźwiękową końcówką rogu wywierconą i gwintowaną 1 / 2-20 lub 3 / 8-24 Wzmacniacze tytanowe 15 kHz, 20 kHz 25 kHz we wszystkich proporcjach, w tym 1: 2,5, są dostępne z odczepem 1 / 2-20 lub 3 / 8-24. Wzmacniacze ultradźwiękowe dla 28 kHz 30 kHz 35 kHz, 36 kHz 40 kHz są dostępne z ultradźwiękową końcówką rogu wywierconą i gwintowaną do gwintów M-8.
Wzmacniacze ultradźwiękowe są dostępne w proporcjach 1: 0,5, 1: 1, 1: 1,5, 1: 2, 1: 2,5 i 1: 3,0
Materiał ultradźwiękowego przyspieszacza spawania:
Jako ważna część systemu zgrzewania ultradźwiękowego, wzmacniacz ultradźwiękowy wykorzystywany jest głównie do przenoszenia energii i wzmacniania w zgrzewaniu ultradźwiękowym. Energia przekazywana na powierzchnię spawania i wytrzymałość spoiny uzyskanej przez spawanie mają bezpośredni wpływ. Wydajność transferu energii klaksonu zależy nie tylko od konstrukcji wzmacniacza, ale także od jego materiału. Dążąc do ultradźwiękowych urządzeń wspomagających z różnych materiałów, takich jak stop aluminium, stal niskowęglowa, stal nierdzewna i stop tytanu, związek między materiałem wzmacniacza a siłą zgrzewania ultradźwiękowego analizowano za pomocą metody analizy jednoczynnikowej. Wyniki eksperymentów pokazują, że wytrzymałość spoiny uzyskanej przez wzmacniacz ze stopu tytanu jest najwyższa, a następnie stal niskowęglowa, stop aluminium i stal nierdzewna.
Jak zaprojektować wzmacniacz ultradźwiękowy o połowie długości fali:
1. Tradycyjna metoda analityczna
2. Metoda obwodu równoważnego
3. Metoda alternatywna (metoda wyrównywania impedancji mechanicznej)
4. Metoda transferu matrycy
5. metoda elementów skończonych (MES)
6. Inne metody: metody projektowania prętów luffingowych obejmują metodę linii przesyłowej, metodę podejścia fragmentarycznego, metodę elastyczności pozornej itp.
