Szczegóły Produktu:
|
Częstotliwość: | 20kHz | materiał: | Titumium |
---|---|---|---|
Wysokość koszenia: | 86mm | Szerokość cięcia: | 305 mm |
Zastosowanie: | ultradźwiękowe cięcie żywności | ||
High Light: | ultradźwiękowy nóż do cięcia żywności,ultradźwiękowa maszyna do cięcia wzdłużnego |
Parametr
Jaka jest zasada cięcia ultradźwiękowego?
Ultradźwięki o dużej mocy to mechaniczne rogi lub sondy bymetaliczne przenoszone przez wibracje, które są dostrojone do wielu długości fal połówkowych. Róg wibracyjny może przenosić energię do ciał stałych, cieczy lub gazów. W przypadku ciał stałych energia może być wykorzystywana do cięcia, obrabiania, szlifować lub spawać, w zależności od konfiguracji wyjściowej. W przypadku płynów powstaje proces kawitacji omówiony w innych rozdziałach. W przypadku gazów mogą wystąpić różne procesy, takie jak odpienianie lub zbrylanie się cząstek.
Podstawowe elementy ultradźwiękowego systemu tnącego: Metalowe rogi „Q” lub sondy są specjalnie ukształtowane, a częstotliwość dostrojone jako wibratory wzdłużne o połówkowej długości fali. Do zastosowań cięcia są szerokie, cienkie rogi z profilowaną końcówką wyostrzającą. Zazwyczaj ruch końcówki będzie w zakresie 50-100 um od szczytu do szczytu. Oscylacja jest sinusoidalna. Róg noża lub ostrze są przykręcone kołkiem o wysokiej wytrzymałości do pośredniego rogu wzmacniacza, który ma węzłowy lub nieruchliwy kołnierz nośny. klakson jest napędzany przez apiezoelektryczno-elektryczny wielotarczowy przetwornik z przetwornikiem Przetwornik przekształca wejściowy sygnał przemienny o wysokim napięciu 20 kHz w wibrację mechaniczną. Te złożone urządzenia elektromechaniczne są dopasowane do odpowiedniego zasilania wejściowego, które zapewnia do 2 kW mocy elektrycznej napędzającej układ wibracyjny .
Ultradźwięki dużej mocy są szeroko stosowane w przemyśle i nie budzą większych obaw związanych ze zdrowiem i bezpieczeństwem, które nie zostały jeszcze uwzględnione w istniejących kodeksach maszyn. Oczywiście ostrze tnące wymaga skutecznego zabezpieczenia i
Podanie
Zalety
Czystsze cięcia dla wyjątkowej estetyki produktów warstwowych
Skrócony czas przestoju na czyszczenie i ograniczenie odpadów
Elastyczność i większa wydajność
Większe okna przetwarzania
Przecinanie szerokich produktów w cienkie palce o szerokości 10-25 mm jest powszechnym wymogiem i można je osiągnąć za pomocą ultradźwiękowego sztyletu lub ostrza szabli. Wysokość produktu jest ograniczona do około 30 mm z powodu spadku amplitudy w punkcie węzłowym ostrza. Jakość cięcia jest bardzo zależna od wymagań amplitudy cięcia określonego produktu spożywczego.
Statyczne ostrza są napędzane przez oddzielny przetwornik ultradźwiękowy i zasilanie. Ostrza mogą być montowane w linii lub w wybranej formacji.

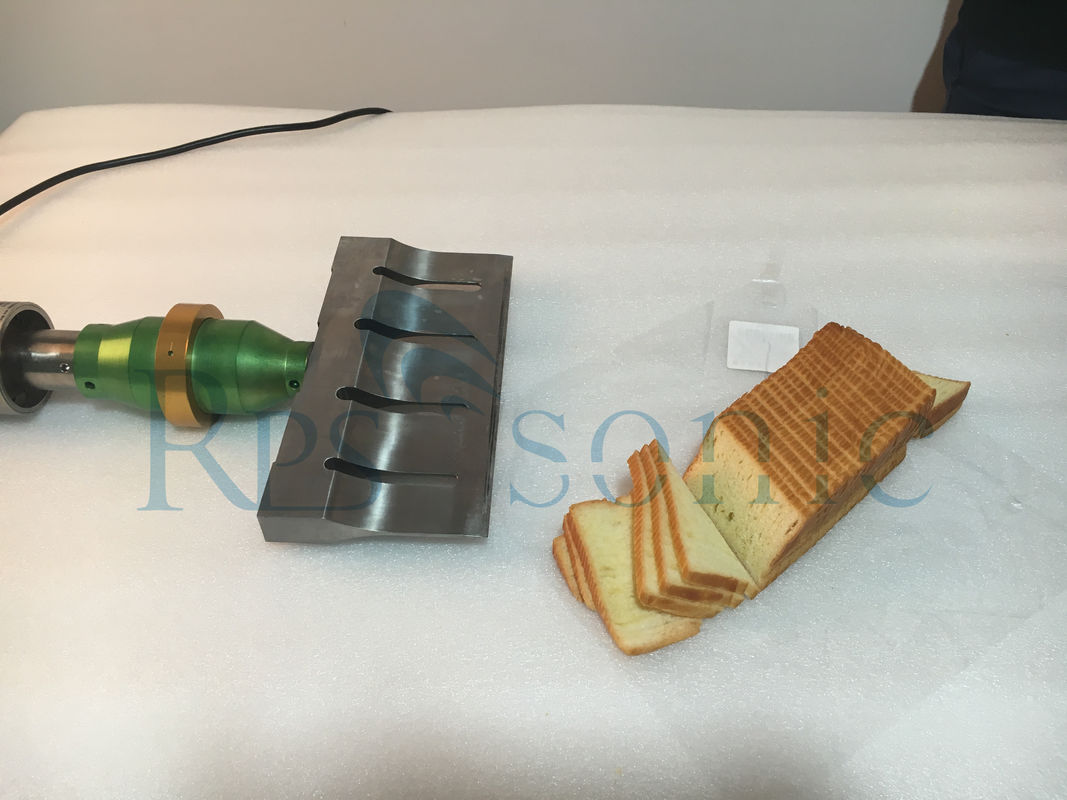

Aby zwiększyć głębokość cięcia, ostrze gilotynowe można zamontować pod kątem 45 °, aby uzyskać pełną amplitudę cięcia na całej wysokości produktu. Wadą używania ostrzy gilotynowych jest grubość ostrza, która wynosi 3-5 mm.

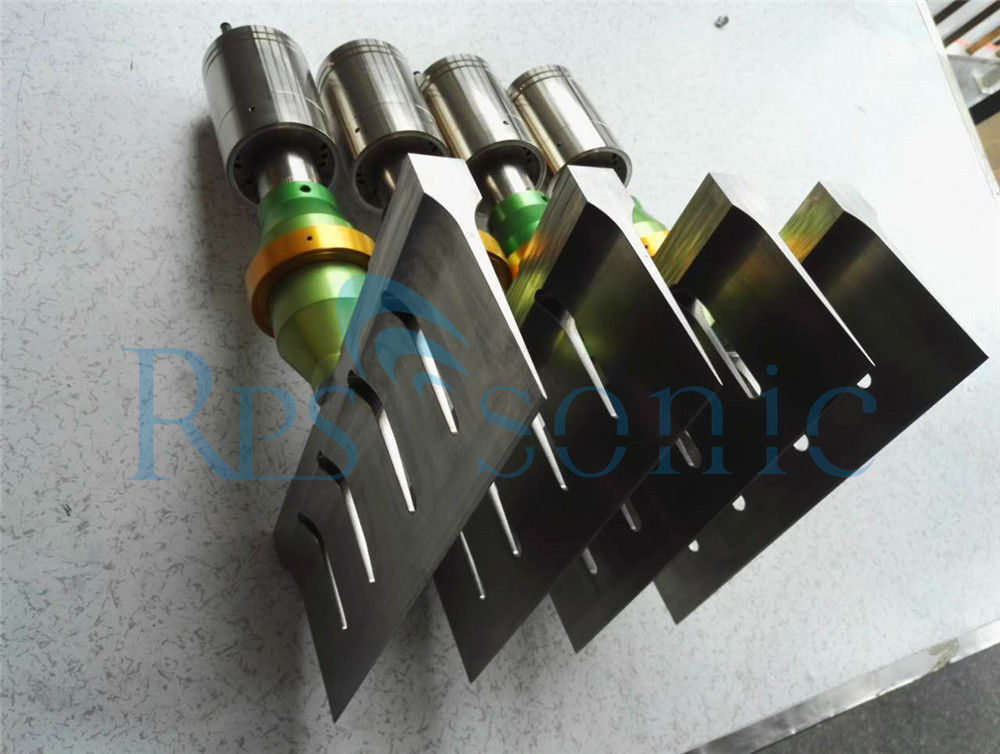

Używając osobnego zestawu ultradźwiękowego dla każdego ostrza, można zamontować dowolną liczbę ostrzy w szerokim przenośniku. Zapewnia to optymalną wszechstronność konfiguracji i konserwacji instalacji. Zużyte ostrze i głowicę można wymienić w około minutę.
