Ultrasonic soldering iron to specjalistyczne narzędzie lutowe, które wykorzystuje technologię ultradźwiękową w celu poprawy procesu lutowania.

Zasada działania

Ultrasonic Vibration Generation: Ultrasonic soldering iron jest wyposażony w przetwornik ultradźwiękowy.Ten przetwornik przekształca energię elektryczną w silne wibracje mechaniczne w zakresie częstotliwości ultradźwiękowych, zazwyczaj w zakresie od 20 kHz do 100 kHz.
Wpływ na lutowanie i przedmiot: Gdy końcówka lutownicy wchodzi w kontakt z lutowaniem i przedmiotem do lutowania, wibracje ultradźwiękowe są przesyłane do obszaru łącza lutowego.Wysokofrekwencyjne drgania zakłócają warstwę tlenku na powierzchni obrabiarkę i lutownicyPozwala to lutownicy na skuteczniejsze mokrowanie powierzchni i przeniknięcie do mikropęknięć i porów przedmiotu do obróbki, co powoduje silniejsze i bardziej niezawodne połączenie lutownicze.

Zalety

Doskonała odporność na wilgoć: może znacząco poprawić działanie wilgoci lutownicy na powierzchni obrabialnego kawałka.na niektórych materiałach o słabiej spawalności może być trudne osiągnięcie dobrego nawilżaniaJednak ultradźwiękowe lutownictwo może pokonać ten problem, zapewniając bardziej jednolite i kompletne łącze lutownicze.
Wysokiej jakości łącza lutowe: Dzięki lepszemu przenikaniu i przyczepianiu się lutowego lutowanie ultradźwiękowe pomaga utworzyć łącza lutowe o wyższej wytrzymałości i lepszej przewodności elektrycznej.Jest to szczególnie ważne w zastosowaniach wymagających wysokiej niezawodności, np. w przemyśle elektronicznym do produkcji płytek drukowanych.
Zmniejszone uszkodzenia termiczne: w porównaniu z tradycyjnymi metodami lutowania, które opierają się głównie na wysokich temperaturach do stopienia lutowania,Lutowanie ultradźwiękowe może uzyskać dobre wyniki lutowania w stosunkowo niższych temperaturachPomaga to zmniejszyć ryzyko uszkodzenia cieplnego przedmiotu, zwłaszcza w przypadku elementów i materiałów wrażliwych na ciepło.
Odpowiedni dla różnych materiałów: Może być stosowany do lutowania różnych materiałów, w tym niektórych trudnych do lutowania metali, takich jak aluminium i miedź.Ultrasonowe wibracje mogą rozbić warstwy tlenku na tych materiałach, umożliwiające skuteczne lutowanie.

Wnioski

Produkcja elektroniki: Jest szeroko stosowana w produkcji płyt obwodowych drukowanych (PCB), do lutowania komponentów, takich jak rezystory, kondensatory, obwody zintegrowane itp. na PCB.Wysoka precyzja i niezawodność lutowania ultradźwiękowego zapewniają jakość produktów elektronicznych.
Przemysł motoryzacyjny: W produkcji elektroniki motoryzacyjnej, takiej jak jednostki sterujące silnikiem, moduły elektroniki mocy i pasy przewodów samochodowych,Lutowanie ultradźwiękowe jest stosowane do osiągnięcia niezawodnych połączeń między różnymi komponentami.
Lotnictwo i obrona: ze względu na wysoką niezawodność i zdolność do obsługi materiałów o wysokiej wydajności, lutowanie ultradźwiękowe jest stosowane w produkcji elektroniki lotniczej i obrony,gdzie jakość i niezawodność łączy lutowych mają najwyższe znaczenie.
Produkcja biżuterii: Jest również stosowana w przemyśle biżuterii do lutowania metali szlachetnych i kamieni szlachetnych.Precyzyjne sterowanie i delikatny proces lutowania ultradźwiękowego pomaga uniknąć uszkodzenia delikatnych materiałów i zapewnić jakość biżuterii.

Struktura

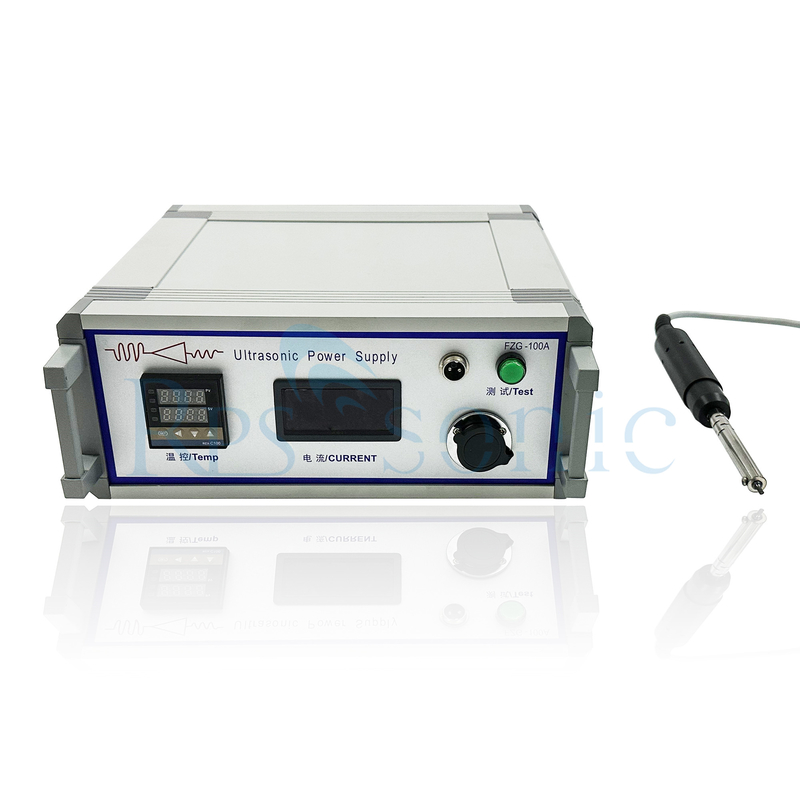

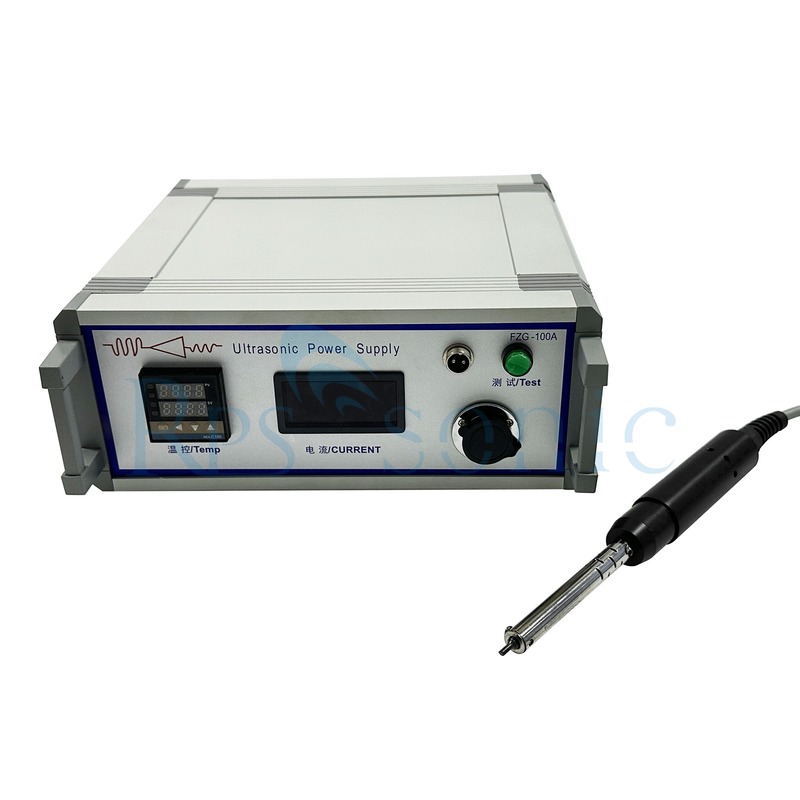

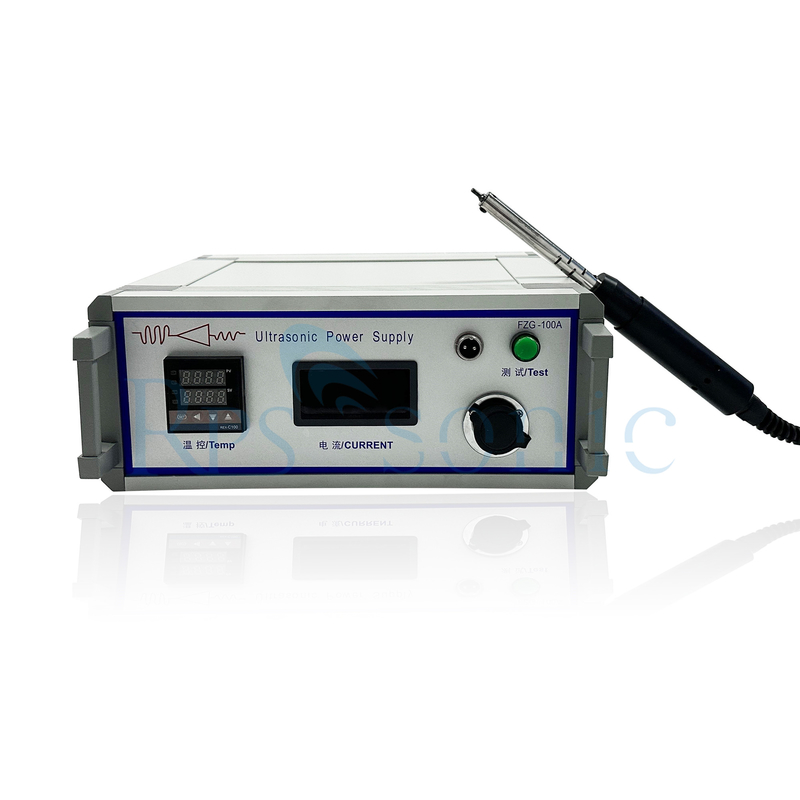

Generator ultradźwiękowy: Jest to główny komponent, który generuje sygnały elektryczne o wysokiej częstotliwości w celu napędzania przetwornika ultradźwiękowego.Zazwyczaj posiada funkcje takie jak regulacja częstotliwości i sterowanie mocą, aby dostosować się do różnych wymagań lutowania.
Przetwornik ultradźwiękowy: Jak wspomniano wcześniej, przekształca energię elektryczną w wibracje mechaniczne.Przełącznik jest zazwyczaj wykonany z materiałów piezoelektrycznych, które wykazują efekt piezoelektryczny, co oznacza, że mogą się deformować przy zastosowaniu pola elektrycznego i generować pole elektryczne podczas deformacji.

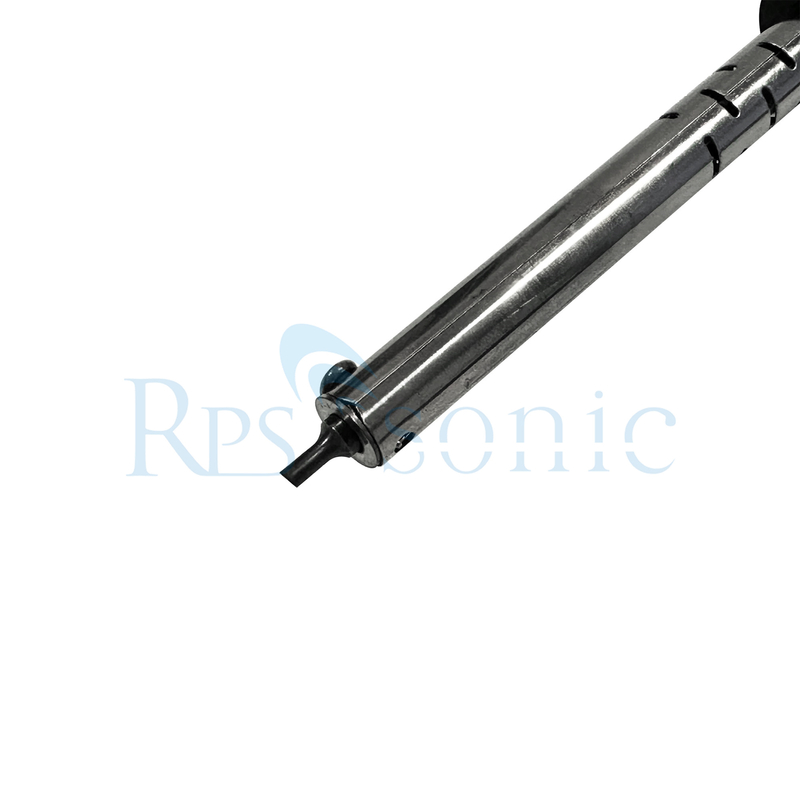

Szczyt lutownicy: Szczyt lutownicy jest przeznaczony do przesyłania wibracji ultradźwiękowych do lutownicy i przedmiotu.Jest zazwyczaj wykonany z materiałów odpornych na ciepło i przewodzących prąd, takich jak stop miedzi lub wolframuKształt i rozmiar końcówki lutownicy można dostosować do różnych zastosowań lutowniczych.
Ręcznik i system chłodzenia: Ręcznik lutownicy ultradźwiękowej jest zaprojektowany w taki sposób, aby umożliwić łatwe obsługiwanie i przyczepienie.Może również zawierać system chłodzenia w celu zapobiegania przegrzaniu przetwornika i innych komponentów podczas pracyZazwyczaj osiąga się to za pomocą metod chłodzenia powietrzem lub wodą.

Jakie są zalety stosowania lutownicy ultradźwiękowej w porównaniu z tradycyjną lutownicą?
Czy istnieją konkretne zastosowania lub branże, w których lutownicy ultradźwiękowi są powszechnie stosowani?
Czy do wszystkich rodzajów zadań lutowniczych można użyć lutowni ultradźwiękowej?
