Ultradźwiękowe obligacje lutownicze Glass Titanium Stagle Steel Ceramics

Ultrasonic soldering bonds ceramika ze stali nierdzewnej

Ultrasonic soldering może łączyć szkło, tytan, stal nierdzewna i ceramikę.

Zasada lutowania ultradźwiękowego

Drganie i kawitacja: Lutowanie ultradźwiękowe wykorzystuje wibracje ultradźwiękowe.W przypadku przepływu prądu wysokiej częstotliwości przez przetwornik, kryształ piezoelektryczny wewnątrz deformuje i rozszerza się, generując wibracje ultradźwiękowe.Te wibracje są przesyłane do lutowni i powierzchni materiału do spawania przez głowicę spawalnicząW stopionej lutowni wibracje ultradźwiękowe powodują kawitację, generując fale uderzeniowe, gdy pękają bąbelki.olej, i pył na powierzchni materiału bazowego.
Reakcja chemiczna lutowania aktywnego:W lutowaniu ultradźwiękowym stosowane są specjalne lutowania aktywne, takie jak Cerasolzer.SilikonW trakcie procesu lutowania pierwiastki te łączą się z tlenem w powietrzu tworząc tlenki,które chemicznie wiążą się ze warstwami tlenku na powierzchni materiałów takich jak szkło, ceramiki i metali, osiągając wiązanie.

Doskonała odporność na wilgoć: może znacząco poprawić działanie wilgoci lutownicy na powierzchni obrabialnego kawałka.na niektórych materiałach o słabiej spawalności może być trudne osiągnięcie dobrego nawilżaniaJednak ultradźwiękowe lutownictwo może pokonać ten problem, zapewniając bardziej jednolite i kompletne łącze lutownicze.
Wysokiej jakości łącza lutowe: Dzięki lepszemu przenikaniu i przyczepianiu się lutowego lutowanie ultradźwiękowe pomaga utworzyć łącza lutowe o wyższej wytrzymałości i lepszej przewodności elektrycznej.Jest to szczególnie ważne w zastosowaniach wymagających wysokiej niezawodności, np. w przemyśle elektronicznym do produkcji płytek drukowanych.
Zmniejszone uszkodzenia termiczne: w porównaniu z tradycyjnymi metodami lutowania, które opierają się głównie na wysokich temperaturach do stopienia lutowania,Lutowanie ultradźwiękowe może uzyskać dobre wyniki lutowania w stosunkowo niższych temperaturachPomaga to zmniejszyć ryzyko uszkodzenia cieplnego przedmiotu, zwłaszcza w przypadku elementów i materiałów wrażliwych na ciepło.
Odpowiedni dla różnych materiałów: Może być stosowany do lutowania różnych materiałów, w tym niektórych trudnych do lutowania metali, takich jak aluminium i miedź.Ultrasonowe wibracje mogą rozbić warstwy tlenku na tych materiałach, umożliwiające skuteczne lutowanie.

Wnioski

Produkcja elektroniki: Jest szeroko stosowana w produkcji płyt obwodowych drukowanych (PCB), do lutowania komponentów, takich jak rezystory, kondensatory, obwody zintegrowane itp. na PCB.Wysoka precyzja i niezawodność lutowania ultradźwiękowego zapewniają jakość produktów elektronicznych.
Przemysł motoryzacyjny: W produkcji elektroniki motoryzacyjnej, takiej jak jednostki sterujące silnikiem, moduły elektroniki mocy i pasy przewodów samochodowych,Lutowanie ultradźwiękowe jest stosowane do osiągnięcia niezawodnych połączeń między różnymi komponentami.
Lotnictwo i obrona: ze względu na wysoką niezawodność i zdolność do obsługi materiałów o wysokiej wydajności, lutowanie ultradźwiękowe jest stosowane w produkcji elektroniki lotniczej i obrony,gdzie jakość i niezawodność łączy lutowych mają najwyższe znaczenie.
Produkcja biżuterii: Jest również stosowana w przemyśle biżuterii do lutowania metali szlachetnych i kamieni szlachetnych.Precyzyjne sterowanie i delikatny proces lutowania ultradźwiękowego pomaga uniknąć uszkodzenia delikatnych materiałów i zapewnić jakość biżuterii.

Struktura

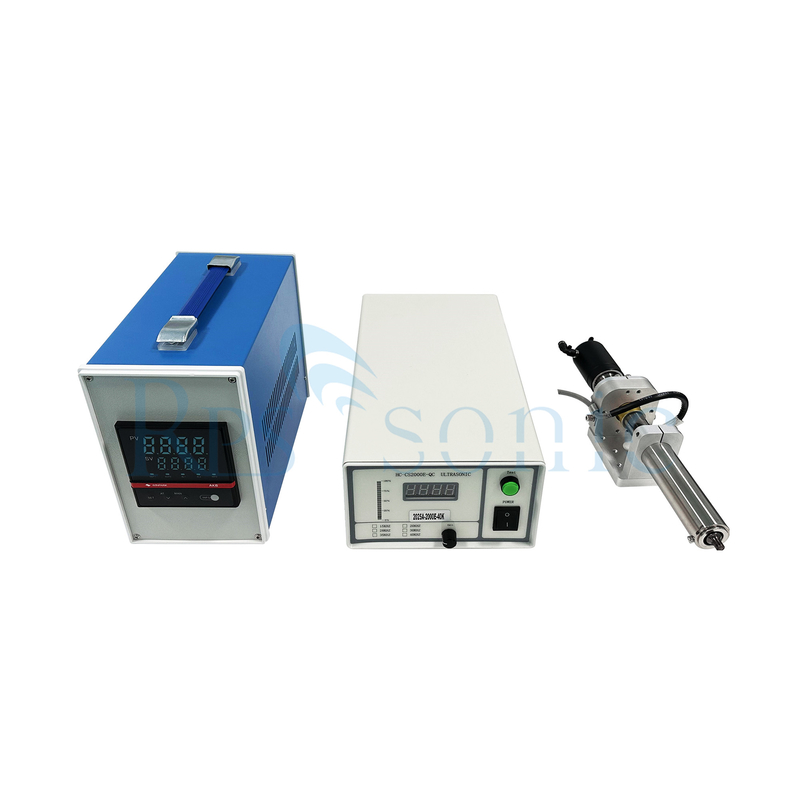

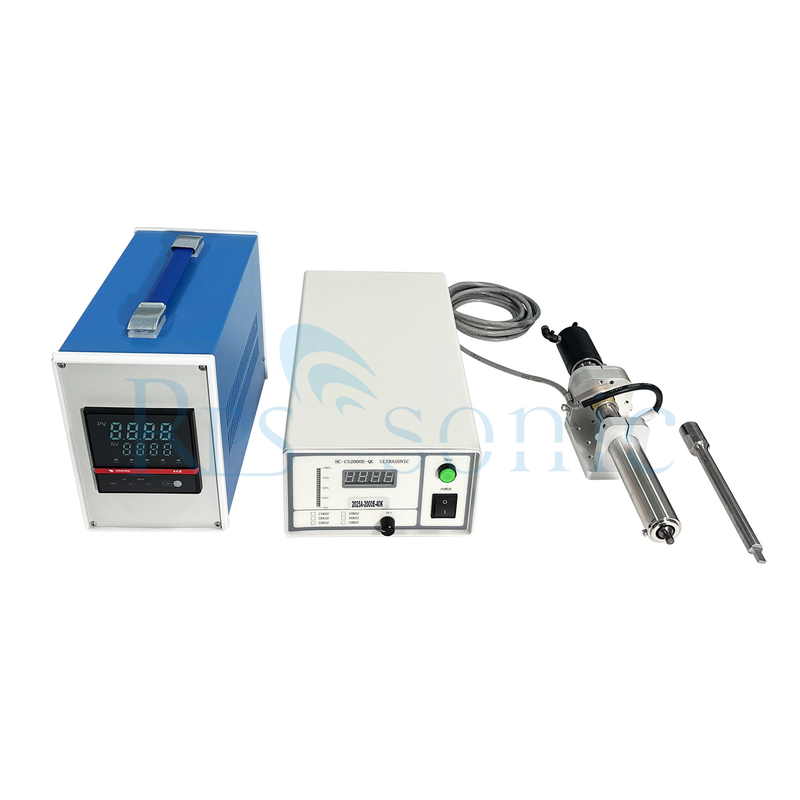

Generator ultradźwiękowy: Jest to główny komponent, który generuje sygnały elektryczne o wysokiej częstotliwości w celu napędzania przetwornika ultradźwiękowego.Zazwyczaj posiada funkcje takie jak regulacja częstotliwości i sterowanie mocą, aby dostosować się do różnych wymagań lutowania.

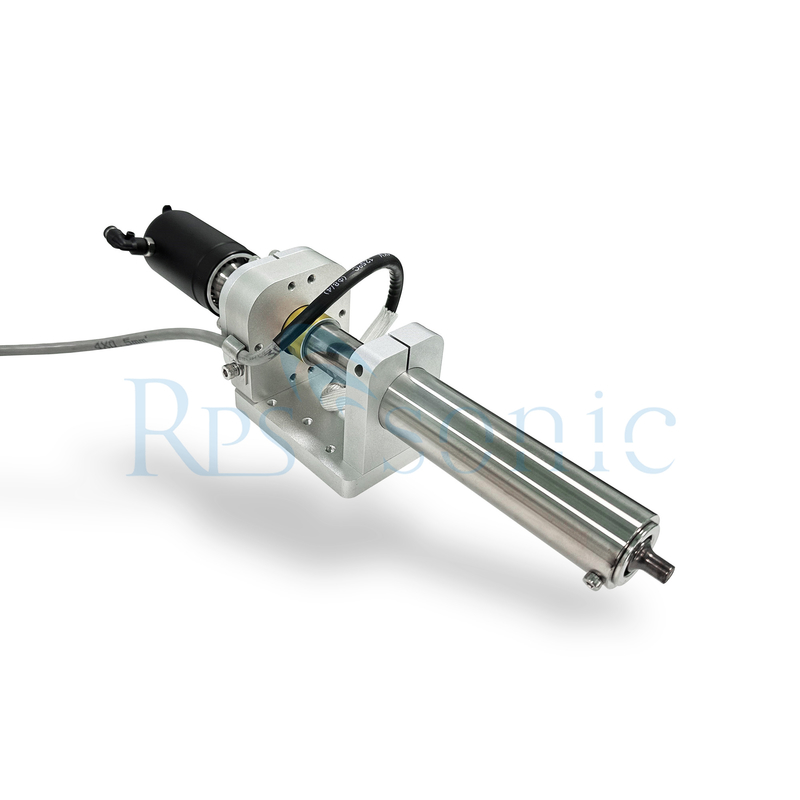

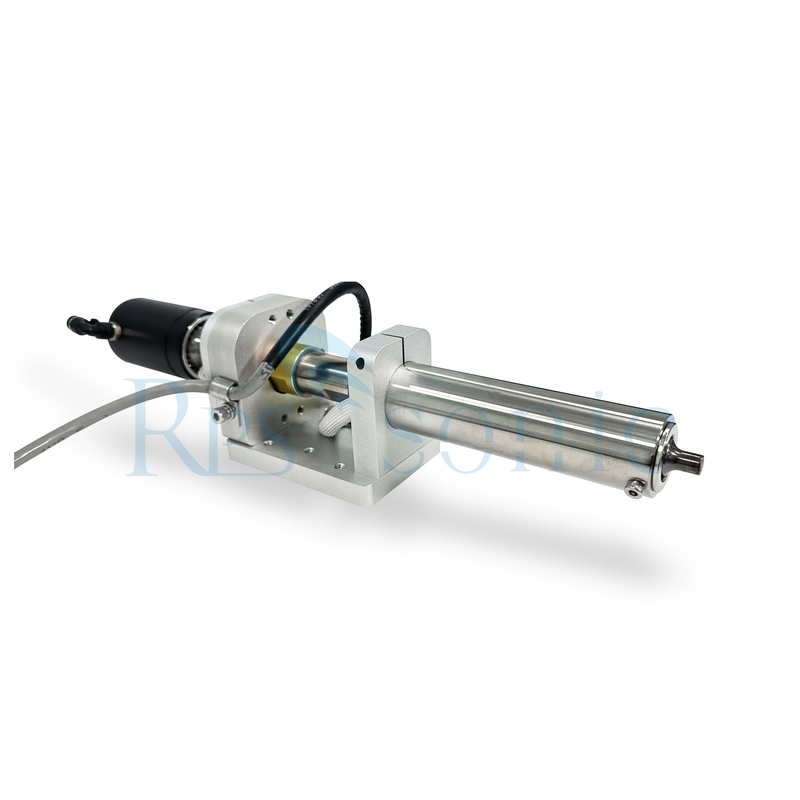

Przetwornik ultradźwiękowy: Jak wspomniano wcześniej, przekształca energię elektryczną w wibracje mechaniczne.Przełącznik jest zazwyczaj wykonany z materiałów piezoelektrycznych, które wykazują efekt piezoelektryczny, co oznacza, że mogą się deformować przy zastosowaniu pola elektrycznego i generować pole elektryczne podczas deformacji.

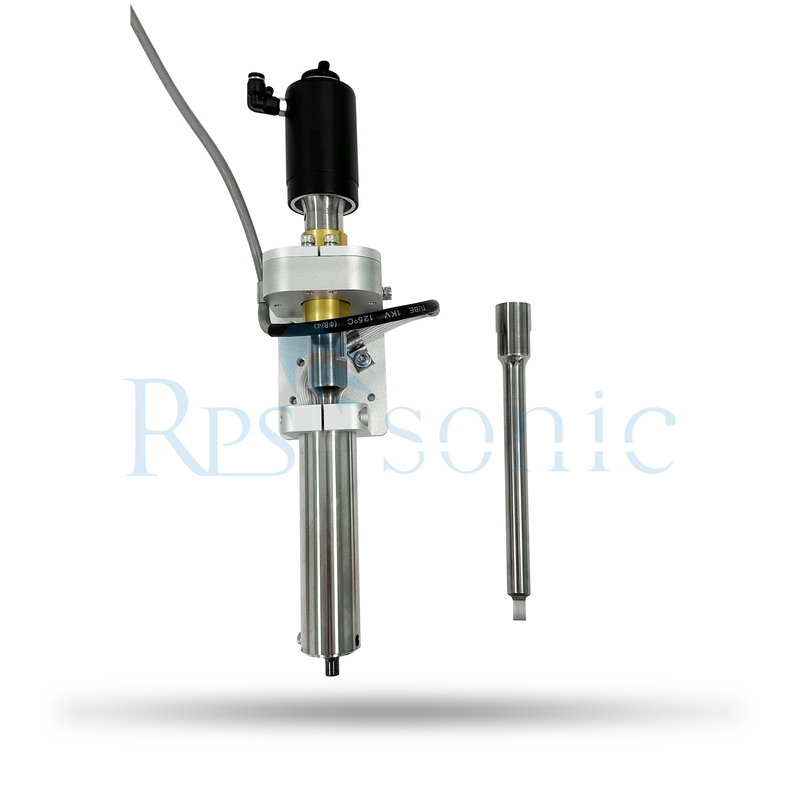

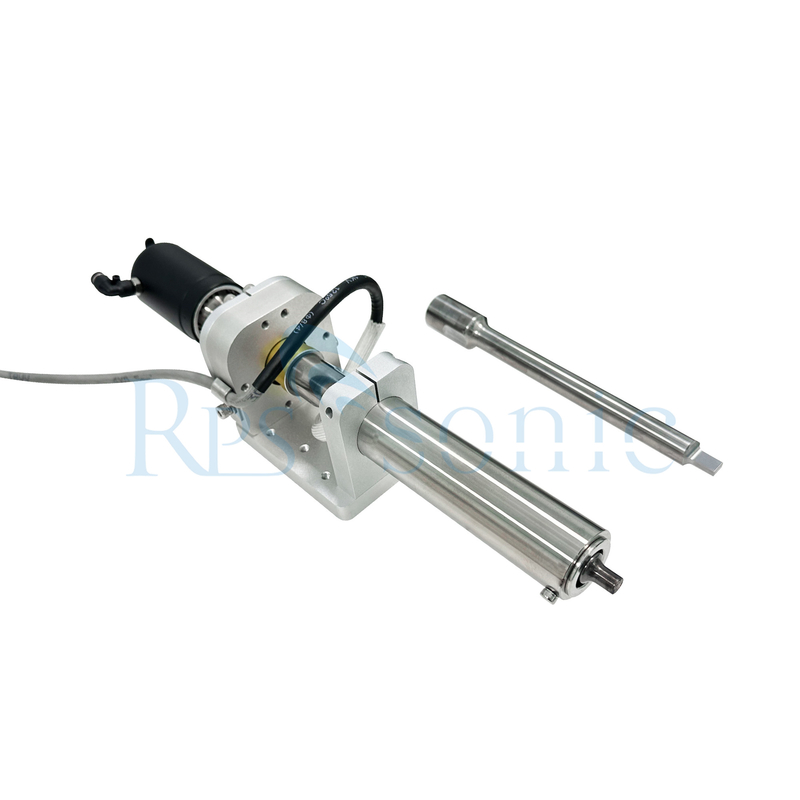

Szczyt lutownicy: Szczyt lutownicy jest przeznaczony do przesyłania wibracji ultradźwiękowych do lutownicy i przedmiotu.Jest zazwyczaj wykonany z materiałów odpornych na ciepło i przewodzących prąd, takich jak stop miedzi lub wolframuKształt i rozmiar końcówki lutownicy można dostosować do różnych zastosowań lutowniczych.
Ręcznik i system chłodzenia: Ręcznik lutownicy ultradźwiękowej jest zaprojektowany w taki sposób, aby umożliwić łatwe obsługiwanie i przyczepienie.Może również zawierać system chłodzenia w celu zapobiegania przegrzaniu przetwornika i innych komponentów podczas pracyZazwyczaj osiąga się to za pomocą metod chłodzenia powietrzem lub wodą.

Przykłady zastosowań

Produkcja elektroniki:W produkcji komponentów elektronicznych jest stosowany do lutowania elektrod na podłogach szklanych i ceramicznych, łączenia materiałów i komponentów nadprzewodzących,i wiązań wiązanych w hybrydowych układach zintegrowanych.
Urządzenia optyczne: Używane jest w produkcji ozdób ze szkła i metalizacji szkła optycznego, takich jak wiązanie metalowych obręczy z włóknami szklanymi i uszczelnianie rur szklanych.
Przemysł energii słonecznej: Używany jest do podłączenia elektrod do szkła ogniw słonecznych, uproszczając proces produkcji i zmniejszając koszty.
