Ręczne lutownicy ultradźwiękowe
/ - Co?Ultrasonic soldering ironjest specjalistycznym narzędziem lutowniczym, które wykorzystuje wibracje ultradźwiękowe w celu poprawy procesu lutowania, szczególnie w przypadku trudnych materiałów, takich jak metale nieżelazne, składniki pokryte,lub powierzchni z twardymi tlenkamiPoniżej przedstawiono szczegółowy opis jego cech, zasad działania, zastosowań i zalet:
W przeciwieństwie do tradycyjnych lutowni, które polegają wyłącznie na cieple, lutowni ultradźwiękowe łącząciepłozwibracje mechaniczne o wysokiej częstotliwości(fale ultradźwiękowe, zazwyczaj w częstotliwości 20 ∼ 40 kHz).
- Czyszczenie za pomocą drgań: Fale ultradźwiękowe generują mikrokawitacje i siły cięcia, które rozpadająwarstwy tlenkuTo jest niezwykle ważne, ponieważ tlenki (np. w aluminium, miedzi lub stali nierdzewnej) mogą uniemożliwić prawidłowe przylepienie lutowania.
- Zwiększenie wilgoci: Dzięki usunięciu tlenków lutowanie (często bezłowiowe lub specjalistyczne stopy) może skuteczniej "napościć" powierzchnię, tworząc silne połączenie metalurgiczne.
- Przeniesienie ciepła: Żelazo nadal dostarcza energii cieplnej do stopienia lutowania, ale wibracje ultradźwiękowe znacznie poprawiają wydajność procesu.

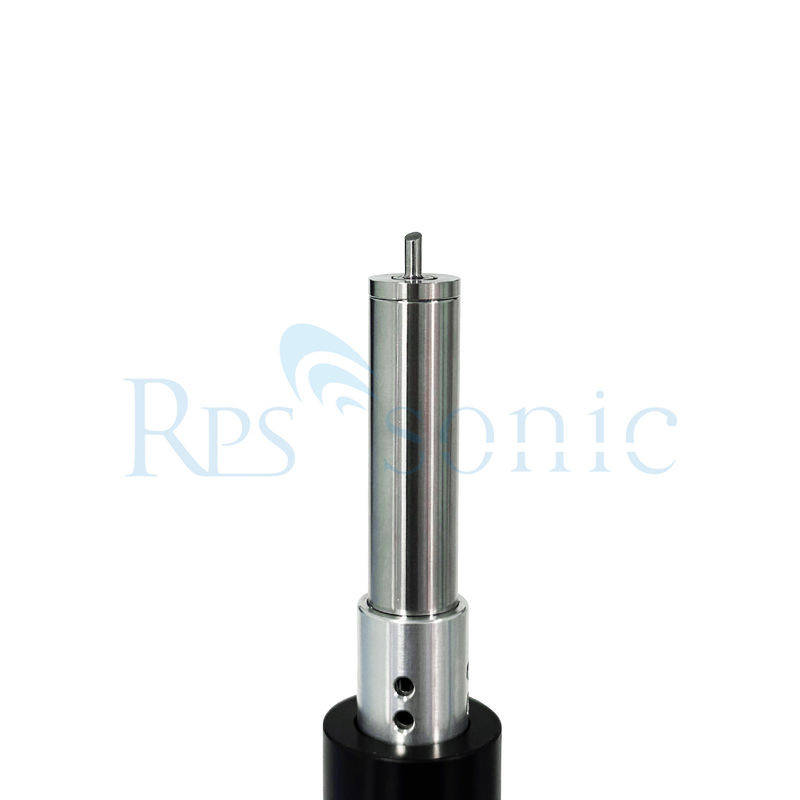

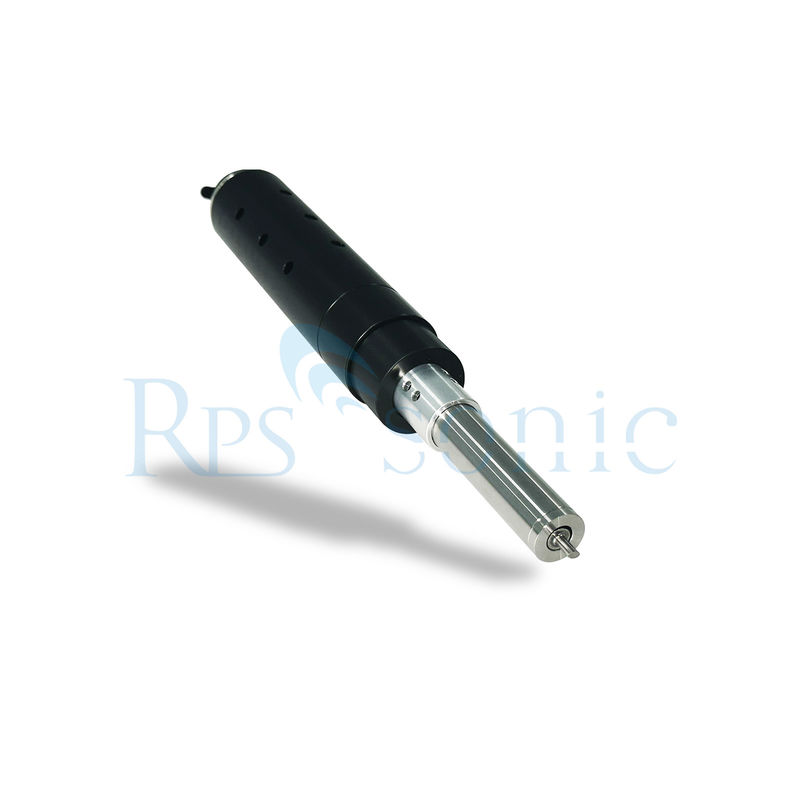

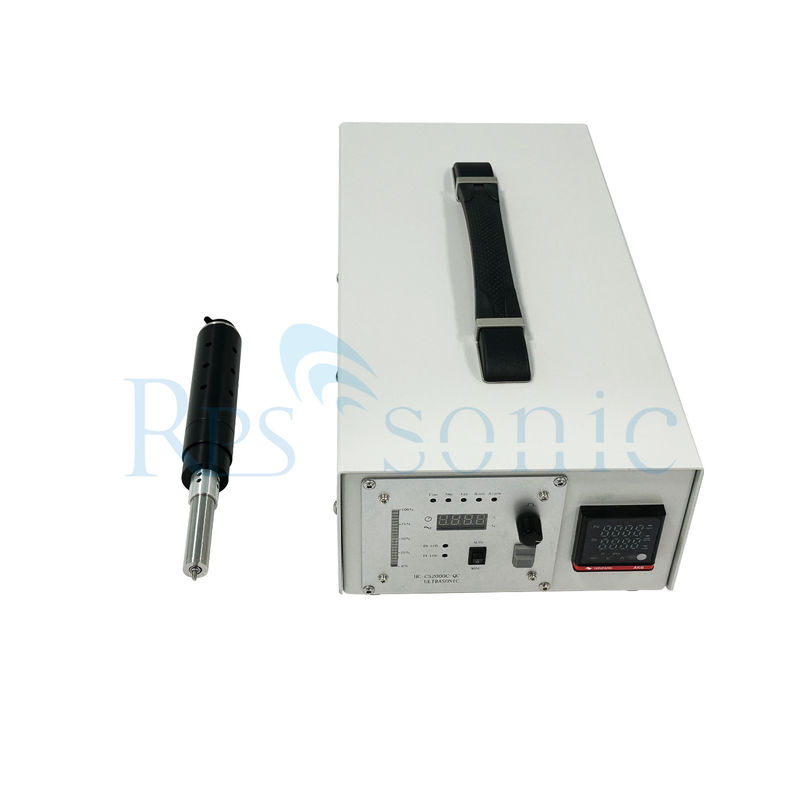

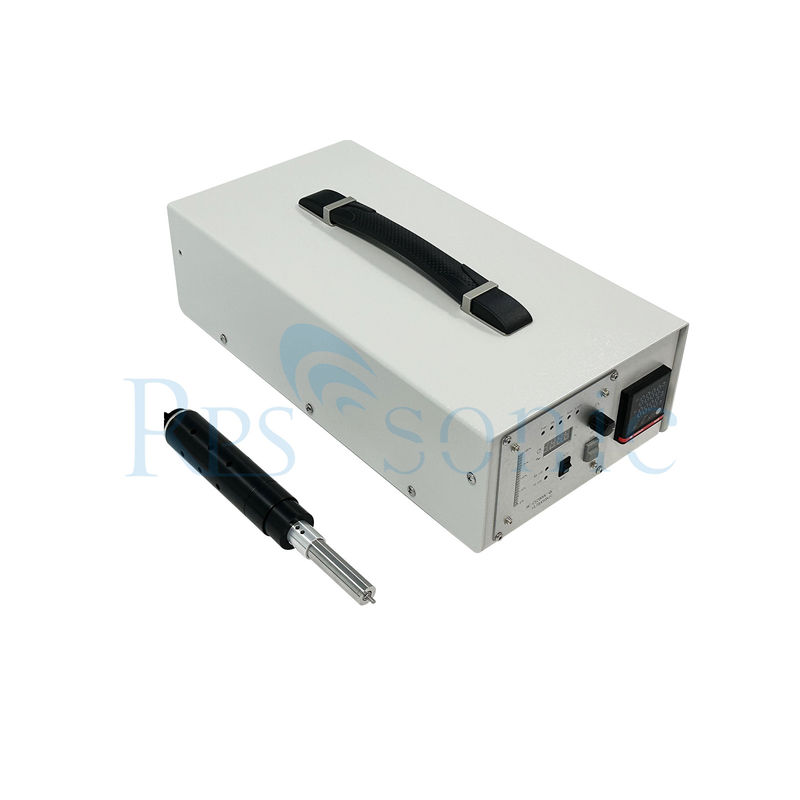

Ultrasonic soldering iron zazwyczaj obejmuje:
- Przetwornik ultradźwiękowyPrzekształca energię elektryczną w wibracje mechaniczne.

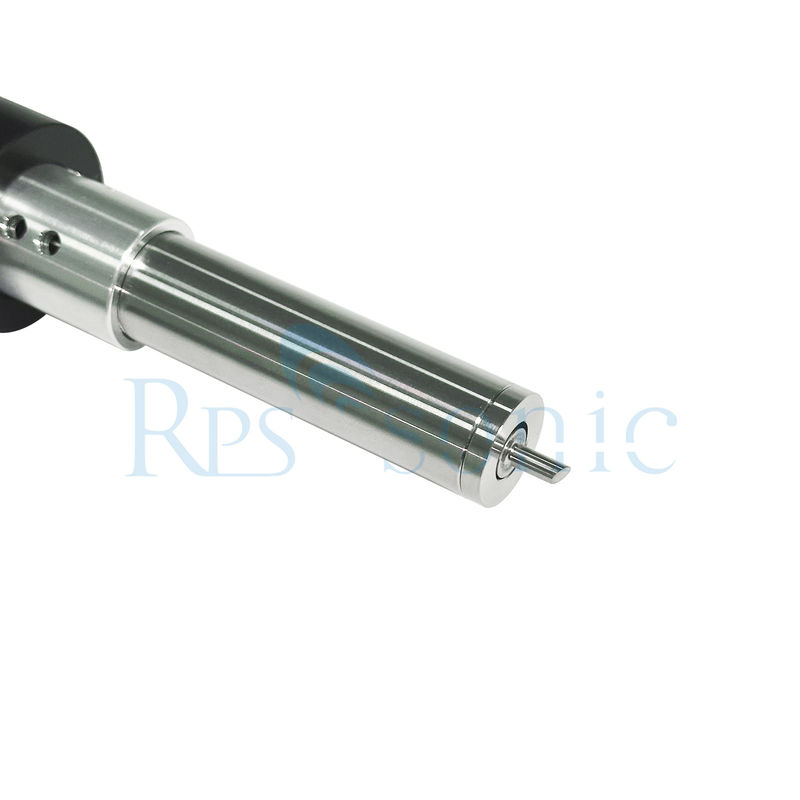

- Wskazówka do lutowania: Przeprowadza zarówno ciepło, jak i fale ultradźwiękowe do obrabialnika.
- Zasilanie: dostarcza ciepło (za pośrednictwem elementu grzewczego) i energię ultradźwiękową do przetwornika.
- Jednostka sterująca: reguluje parametry takie jak temperatura, amplituda wibracji i czas lutowania.
Lutowanie ultradźwiękowe jest idealne dla scenariuszy, w których tradycyjne lutowanie upada z powodu utleniania lub złożoności materiału.
- Produkcja elektroniki: Lutowanie części aluminiowych lub miedzianych w płytkach obwodów, zwłaszcza do zastosowań o wysokiej niezawodności, takich jak elektronika lotnicza lub samochodowa.
- Biżuteria i obróbka metali: Łączenie metali nieżelaznych (np. srebra, złota, aluminium) bez nadmiernego ogrzewania, które może uszkodzić delikatne wzory.
- Produkcja paneli słonecznych: Wiązanie taśm aluminiowych lub miedzianych z ogniwami słonecznymi, w których występują najczęściej warstwy tlenku.
- Urządzenia medyczne: Lutowanie drobnych elementów sprzętu medycznego, wymagających precyzyjnych i czystych złączy.
- Prace remontowe: Odlutowanie lub przetwarzanie części na utlenionych lub korozowanych płytkach.
| Cechy |
Lutowanie ultradźwiękowe |
Tradycyjne lutowanie |
| Usunięcie tlenków |
Automatyczne za pomocą wibracji ultradźwiękowych. |
Wymaga płynu lub ręcznego czyszczenia. |
| Włukanie lutownicy |
Doskonałe, nawet na metalach trudnych. |
Słabe na utlenionych powierzchniach bez przepływu. |
| Zależność od przepływu |
Zmniejszone zapotrzebowanie na strumienie (przyjazne środowisku). |
Duża zależność od strumienia (może powodować pozostałości). |
| Ekspozycja na ciepło |
Wymagane ciepło jest mniejsze, co zmniejsza ryzyko uszkodzenia. |
Wyższe temperatury mogą uszkodzić wrażliwe elementy. |
| Siła stawów |
Silniejsze, bardziej niezawodne więzi. |
Zmienna, w zależności od czystości powierzchni. |
- Koszty: Ultrasonic soldering irons są droższe niż tradycyjne modele ze względu na dodany przetwornik i elektronikę.
- Złożoność: wymaga starannego skalibrowania ustawień temperatury i wibracji dla różnych materiałów.
- Porady: Głowica lutownicza może szybciej się rozpadać z powodu ciągłych drgań, wymagając regularnej wymiany.
- Hałas: Ultradźwiękowe wibracje mogą wytwarzać głośne dźwięki (choć często poniżej zasięgu ludzkiego słuchu, w zależności od częstotliwości).
- Jednostki ręczne: Przenośny do ręcznego lutowania (np. napraw lub produkcji na małą skalę).
- Systemy mocowane na ławce: Modele klasy przemysłowej dla automatycznych linii montażowych, zapewniające precyzyjne sterowanie ciepłem i wibracjami.
- Pistolety do lutowania ultradźwiękowego: Połączenie lutowania i zastosowania strumienia w jednym narzędziu, optymalizacja wydajności.
- Redukcja przepływu: Dzięki zmniejszeniu zależności od przepływów chemicznych lutowanie ultradźwiękowe zmniejsza ilość odpadów niebezpiecznych i zwiększa bezpieczeństwo w miejscu pracy.
- Zarządzanie ciepłem: Mniejsza moc cieplna zmniejsza ryzyko poparzeń lub uszkodzeń termicznych komponentów.
Ultrasonic soldering irons are indispensable for joining challenging materials where traditional methods fall short. łącząc ciepło z technologią ultrasonic, umożliwiają czystsze, bardziej elastyczne, bardziej elastyczne, bardziej elastyczne i bardziej elastyczne łączenie materiałów.silniejsze złącza lutowe z mniejszą zależnością od chemikaliów, co czyni je cennymi w przemyśle wymagającym wysokiej precyzji i niezawodności.wyniki zawodowe.
Ultrasonowe lutownicy odgrywają kluczową rolę w produkcji elektroniki, zwłaszcza w przypadku zadań obejmujących:metali nieżelaznych,powierzchnie podatne na utlenianie, lubskładniki wrażliweponiżej przedstawiono ich powszechne zastosowania w tej dziedzinie, wraz z wglądami technicznymi i przykładami:
Aluminium jest lekkie i ekonomiczne, ale tworzygruba, wytrzymała warstwa tlenku (Al2O3)Ultrasonic soldering rozwiązuje to:
- Rozkład tlenków: Wibracje zakłócają warstwę Al2O3, umożliwiając lutowaniu (np. stopów aluminium i cyny) bezpośrednie wiązanie się z metalem.
- Wnioski:
- Elektronika energetyczna: Połączenie pochłaniaczy ciepła aluminiowych z PCB w wzmacniaczach mocy lub regulatorach napięcia w celu poprawy rozpraszania ciepła.
- Elektronika samochodowa: Lutowanie aluminiowych przewodów lub końcówek w czujnikach samochodowych, reflektorach LED lub systemach zarządzania akumulatorami pojazdów elektrycznych (EV).
- Elektronika użytkowa: Łączenie aluminiowych obudow lub osłon do PCB w smartfonach lub laptopach w celu tłumienia zakłóceń elektromagnetycznych (EMI).
Miedź łatwiej się ląduje niż aluminium.utlenianie(np. CuO/Cu2O) orazZmiany grubości powłokiUltrasonic soldering zwiększa:
- Mokrość utlenionej miedzi: Używane w porosłych lub wystawionych śladach miedzi na PCB podczas naprawy lub przebudowy.
- Wnioski:
- Obwody o wysokim prądzie: Lutowanie grubiów miedzianych lub śladów w falownikach, napędach silników lub bateriach (np. w pojazdach elektrycznych lub systemach energii odnawialnej).
- Elastyczne PCB: Przywiązywanie miedzi do sztywnych PCB, gdzie tradycyjne ciepło może uszkodzić elastyczne podłoże.
- Komponenty pokryte miedzią: Zapewnienie niezawodnych połączeń na miedzianych złączach, przełącznikach lub reliach.
Metali te są odporne na korozję, ale mająsłabe możliwości spawaniaUltrasonic soldering umożliwia:
- Bezpośrednie łączenie metalurgiczne: Dzięki usunięciu tlenków lutowanie (często zawierające nikel lub srebro) przylega bez nadmiernego przepływu.
- Wnioski:
- Elektronika przemysłowa: Lutowanie uchwytów lub obudowy ze stali nierdzewnej do PCB w trudnych warunkach (np. automatyka fabryczna, sprzęt naftowo-gazowy).
- Urządzenia medyczne: Połączenie z niklowanymi elementami w pacemakerach, urządzeniach MRI lub narzędziach chirurgicznych, w których biokompatybilność i niezawodność są kluczowe.
Przepisy dotyczące ochrony środowiska (np. RoHS) popychają do stosowania lutowników wolnych od ołowiu (np. Sn-Ag-Cu), które mają:wyższe punkty topnieniaa takżegorsza zdolność do nawilżaniaUltrasonowe lutowanie rozwiązuje ten problem:
- Zmniejszenie napięcia powierzchni: Wibracje pomagają pozbawionemu ołowiu lutowi przepływać w ciasne szczeliny lub delikatne elementy.
- Wnioski:
- PCB o wysokiej gęstości: Mikroprocesory lutowe, BGA (sztwory sieci kulkowej) lub QFN (quad flat lead-free packages) z minimalnym pozostałościami strumienia.
- Elektronika lotnicza: spełnienie rygorystycznych norm dotyczących złączy bez ołowiu i niskoemisyjnych w komponentach lotniczych lub satelitarnych.
|
|
|
|
|
Amplituda ultradźwięków regulowana
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
