Nowe zastosowanie Wysokiej wydajności ultradźwiękowe Tinning Ultradźwiękowe zanurzenie Lutownicy

Nowe zastosowanie Wysokiej wydajności ultradźwiękowe Tinning Ultradźwiękowe zanurzenie Lutownicy

Co to jest ultradźwiękowa maszyna?

Ultrasonic Tinning Machine to specjalistyczne urządzenie stosowane w przemyśle produkcyjnym elektroniki.który obejmuje pokrycie powierzchni metalowych warstwą cynyJest to szczególnie ważne dla poprawy łatwości spawania i zapobiegania korozji na komponentach takich jak druty, złącza i płyty obwodowe.

Główne cechy maszyn do tworzywania puszki ultradźwiękowej:

Technologia ultradźwiękowa: wykorzystuje fale dźwiękowe o wysokiej częstotliwości do tworzenia mikroskopijnych bąbelków kawitacyjnych w ciekłej kąpieli, pomagając w usuwaniu zanieczyszczeń i poprawiając przyczepność cyny.

Skuteczność: działanie ultradźwięków pozwala na szybsze i bardziej jednolite cynkowanie w porównaniu do tradycyjnych metod.

Jakość: wytwarza gładszą i bardziej spójną powłokę cyny, co zwiększa przewodność elektryczną i długowieczność elementów.

Przyjazna dla środowiska: często wykorzystuje mniej szkodliwe substancje chemiczne w porównaniu z konwencjonalnymi procesami cynkowania, zmniejszając wpływ na środowisko.

Uniwersalność: nadaje się do różnych materiałów i kształtów komponentów, co czyni go przydatnym w wielu zastosowaniach.

Zastosowanie:

Produkcja elektroniki: Używane do przygotowania i powlekania komponentów elektronicznych do lutowania.
Przemysł motoryzacyjny: Tyning złączy i okablowania w celu zwiększenia niezawodności.
Telekomunikacje: powłoka komponentów zapewniająca skuteczną transmisję sygnału.

Ogólnie rzecz biorąc, ultradźwiękowe maszyny do tworzenia cyn jest niezbędne do zapewnienia wysokiej jakości wykończenia powierzchni w komponentach elektronicznych, przyczyniając się do lepszej wydajności i niezawodności w produktach końcowych.

Maszyny do tworzywania cyny ultradźwiękowej wykorzystują efekt kawitacji i wibracje mechaniczne generowane przez ultradźwięki w roztopionym płynie cyny w celu uzyskania obróbki cyny na powierzchni metalu.Szczegółowy proces jest następujący::

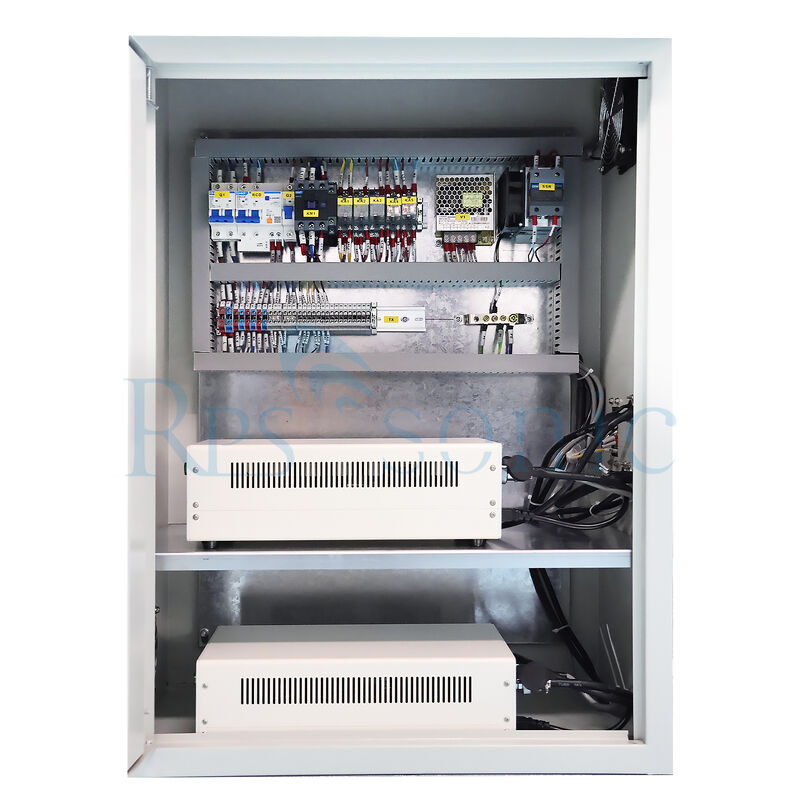

Generator ultradźwiękowy generuje sygnały elektryczne o wysokiej częstotliwości, na ogół o częstotliwości około 20-30 kHz.
Wzmocnienie i konwersja sygnału: po wzmocnieniu sygnału elektrycznego przez głośnik, przesyłany jest do przetwornika ultradźwiękowego,który przekształca sygnał elektryczny w wibracje mechaniczne i generuje fale dźwiękowe o wysokiej częstotliwości.

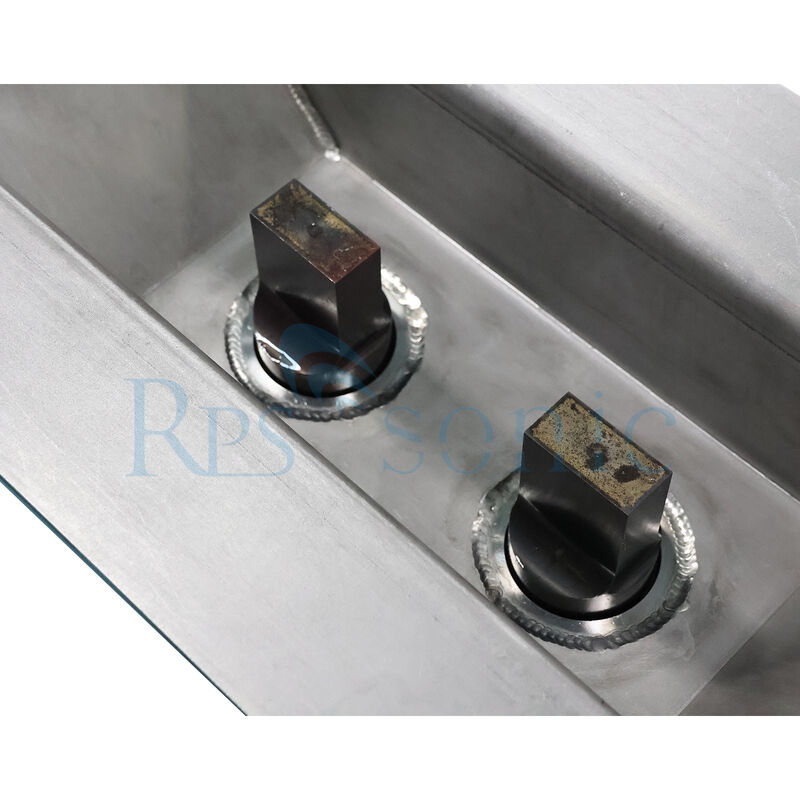

Oksydową warstwę peeling: fala dźwiękowa jest przesyłana do głowicy roboczej, która wprowadza wibracje do płynu cyny, aby wytworzyć maleńkie bąbelki w stopionej płynie cyny.Gdy ciśnienie akustyczne osiąga pewną wartość, bąbelki szybko się rozszerzają, a następnie nagle zamykają, generując fale uderzeniowe i mikrodżety.
Wpływ i przyczepność cyny: energia wibracji wpycha cyny do mikroporów i szczelin metalowych,w taki sposób, że ciecz cyny może zmoczyć powierzchnię metalu i utworzyć na niej równomierną i twardą warstwę cyny, wyeliminując bąbelki spawalnicze oraz poprawiając przyczepność i uszczelnienie pomiędzy spawaniami lub między cyną a spawaniami.

W jakich gałęziach przemysłu stosowana jest obecnie technologia ultradźwiękowego tworzywania?

Maszyny ultradźwiękowe, z ich zaletami brak zanieczyszczenia chemicznego, jednolite pokrycie, silna przyczepność i szerokie zastosowanie do różnych materiałów spawalnych,są stosowane w wielu dziedzinach, w tym w produkcji elektroniki, elektronika motoryzacyjna, lotnictwo, energia przemysłowa, nowa energia i przetwarzanie specjalnych materiałów.

Produkcja elektroniki:

Złącza i końcówki: Precyzyjne złącza, miedziane pręty i końcówki wymagające jednolitego pokrycia bez korozji.

Składniki PCB: Lokalizowane wycinanie przewodów transformatorów, przewodów induktorów pierścieni magnetycznych i substratów cieplnych (takich jak substraty aluminiowe) w celu poprawy jakości i przewodności lutowania.

Wstępna obróbka próżniowego lutowania: zapewnia czystą, spawalną powierzchnię do metalizacji ceramiki, kompozytowych prętów i innych produktów, zapewniając niezawodne następne lutowanie.

Silniki i induktory: Tyning końcówki miedzi lub aluminiowego drutu w uzwojeniach silnika ułatwia późniejsze lutowanie lub podłączenie i zmniejsza opór w kontakcie.

Elektronika motoryzacyjna i nowa energia

Przetwarzanie przewodów drutowych: Tynkowanie końcówek drutu miedzianego i aluminiowego, zastępujące tłoczenie na zimno, poprawiające przewodność i odporność na korozję,i spełniające wysokie wymagania bieżące pojazdów nowoenergetycznych.

Wytwarzanie baterii: Płytkowanie łączników baterii (płyty niklowe i miedziane) i sztabów redukuje opór kontaktowy i poprawia wydajność i bezpieczeństwo ładowania i rozładowywania zestawu baterii.

Czujniki i sterowniki: Przetwarzanie różnych linii sygnałowych i końcówek zasilania zapewnia stabilną transmisję sygnału i niezawodne połączenia.

Przemysł lotniczy i wojskowy: Kabling o wysokiej niezawodności: Dostarczanie pozbawionych pozostałości, odpornych na korozję nakładek do kabli lotniczych i końcówek sprzętu zbrojeniowego,unikanie korozji elektrochemicznej lub problemów z obcymi substancjami spowodowanych przez strumień, zapewniając stabilność połączenia w ekstremalnych warunkach.

Przetwarzanie materiałów specjalnych: wstępna obróbka cynkowania odpowiednia do różnych specjalnych materiałów stopowych, takich jak titan i stopy na bazie niklu,spełniające rygorystyczne wymagania dotyczące połączeń materialnych w produktach wojskowych.

Przemysł przemysłowy i energetyczny: Silniki i sprzęt elektryczny: Tynkowanie końców owijania silnika ułatwia połączenie owijania i przewodów, poprawia przewodność i właściwości przeciwstarzenia.

Akcesoria kablowe: Tyning złączy kablowych i przenośnych prętów zwiększa przewodność i odporność na korozję, wydłużając żywotność urządzeń energetycznych.

Wyposażenie energetyczne: Tyning części metalowych wymagających lepszego spawania lub przewodności poprawia wydajność i bezpieczeństwo przesyłu energii.

Nowa energia i pola półprzewodników

Komórki słoneczne: Tyning elektrod do płytek krzemowych i baterii z cienką warstwą w ogniwach słonecznych umożliwia niezawodne połączenia między różnymi materiałami (takimi jak aluminium-szkło i aluminium-ceramika),poprawa efektywności konwersji fotoelektrycznej.

Półprzewodniki i czujniki: Tyning szpilów urządzeń półprzewodnikowych i ceramicznych grzejników zapewnia stabilność połączeń elektrycznych i działanie rozpraszania ciepła,spełniające wymagania wysokiej precyzji przemysłu półprzewodnikowego.

Specjalne zastosowania materiałów

Zbieranie aluminiowe i stopu aluminiowego: tradycyjne metody są niezwykle trudne do lutowania.osiągnięcie wysokiej jakości pokrycia aluminium cynąW miejsce drutu miedzianego można użyć drutu aluminiowego, oszczędzając koszty (około 80%).

Obsługa metali trudnych do lutowania: nadaje się do stawiania metali trudnych do lutowania, takich jak stal nierdzewna, nikiel, molibden i tytan,rozwiązywanie problemów takich jak trudne lutowanie i słaba adhezja powłoki w tradycyjnych procesach.

Niepodobne połączenia materiałowe: obsługuje cynkowanie różnych kombinacji materiałów, takich jak aluminium-miedź, miedź-szkło i aluminium-ceramika,ułatwianie rozwoju nowych materiałów i produktów.

Czy może pan wyjaśnić bardziej szczegółowo ultradźwiękowe procesy stawiania?

W procesie zcinania ultradźwiękowego zaangażowane są kilka kluczowych kroków i wykorzystuje się technologię ultradźwiękową w celu zwiększenia zcinania powierzchni metalowych.

1. Przygotowanie składników

Oczyszczanie: Przed złowieniem elementów należy dokładnie je oczyszczać, aby usunąć zanieczyszczenia, takie jak oleje, brud i utlenianie.
Inspekcja: elementy są sprawdzane pod kątem wad lub nieprawidłowości, które mogłyby mieć wpływ na proces cynkowania.

2. Ultrasonowe czyszczenie

Kąpiel ultradźwiękowa: składniki są zanurzane w płynnym roztworze czyszczącym (często na bazie wody) w zbiorniku do czyszczenia ultradźwiękowego.
Fale ultradźwiękowe: Fale dźwiękowe o wysokiej częstotliwości wytwarzane są za pomocą przetworników, tworząc szybkie zmiany ciśnienia w cieczy.Prowadzi to do tworzenia i załamania się mikroskopijnych bąbelków (kawitacji).
Skuteczne czyszczenie: działanie kawitacyjne skutecznie usuwa zanieczyszczenia z powierzchni komponentów, zapewniając czysty podłoże do cynkowania.

3. Proces cynkowania

Łazienka do tworzyw sztucznych: Po czyszczeniu składniki są przenoszone do łazienki do tworzyw sztucznych zawierającej stopiony cyn lub stop cyn.
Użycie ultradźwiękowe: podczas procesu cynkowania stosowane są fale ultradźwiękowe, które pomagają:

Zwiększenie przenoszenia ciepła: wibracje zwiększają ruch cząstek cyny, sprzyjając lepszemu przenoszeniu ciepła i szybszemu topnieniu.
Ulepszenie nawilżania: fale ultradźwiękowe ułatwiają nawilżanie podłoża stopioną cyną, zapewniając jednolite powłoki.

Kontrola czasu i temperatury: Proces jest kontrolowany w celu uzyskania optymalnego czasu i temperatury w celu osiągnięcia pożądanej grubości i jakości warstwy cyny.

4Chłodzenie i ugruntowanie

Chłodzenie: Po naklejeniu elementów wyjmowane są z wanny i pozostawiane do schłodzenia.
Kontrola powłoki: Gęstość i jakość powłoki cynowej są sprawdzane w celu zapewnienia, że spełniają one specyfikacje.

5. Oczyszczanie po wyczyszczeniu

Procesy wykończenia: W celu poprawy wykończenia powierzchni lub przygotowania elementów do montażu można zastosować dodatkowe procesy, takie jak polerowanie lub dalsze czyszczenie.
Kontrola jakości: Wykonywane są końcowe kontrole, aby zapewnić, że komponenty spełniają wszystkie wymagane normy przed wysyłką do użytku w produkcji.

Korzyści płynące z procesów przetleniania ultradźwiękowego

Zwiększone czyszczenie: krok czyszczenia ultradźwiękowego zapewnia, że powierzchnie są wolne od zanieczyszczeń, co jest kluczowe dla przyczepności i wydajności.
Jednolite powłoki: Wykorzystanie fal ultradźwiękowych w trakcie tworzenia cyny przyczynia się do równomiernego rozkładu warstwy cyny.
Wydajność: proces ten skraca czas czyszczenia i stawiania w puszce, zwiększając ogólną wydajność produkcji.

Podsumowując, ultradźwiękowe procesy cynkowania łączą zaawansowane techniki czyszczenia i powlekania, aby wytworzyć wysokiej jakości,niezawodne komponenty odpowiednie do różnych zastosowań w elektronikach i innych gałęziach przemysłu.
