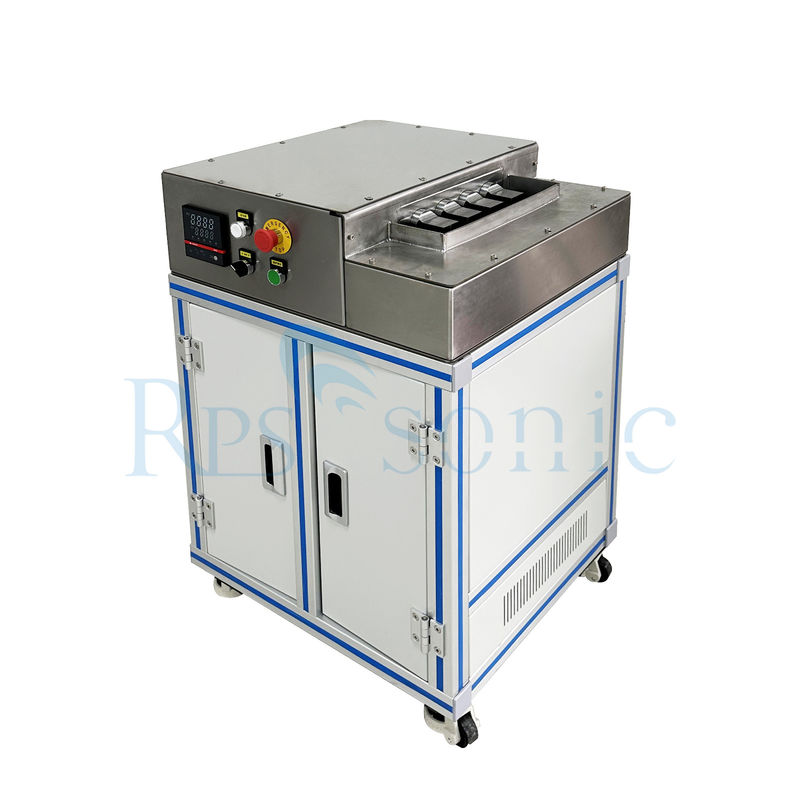

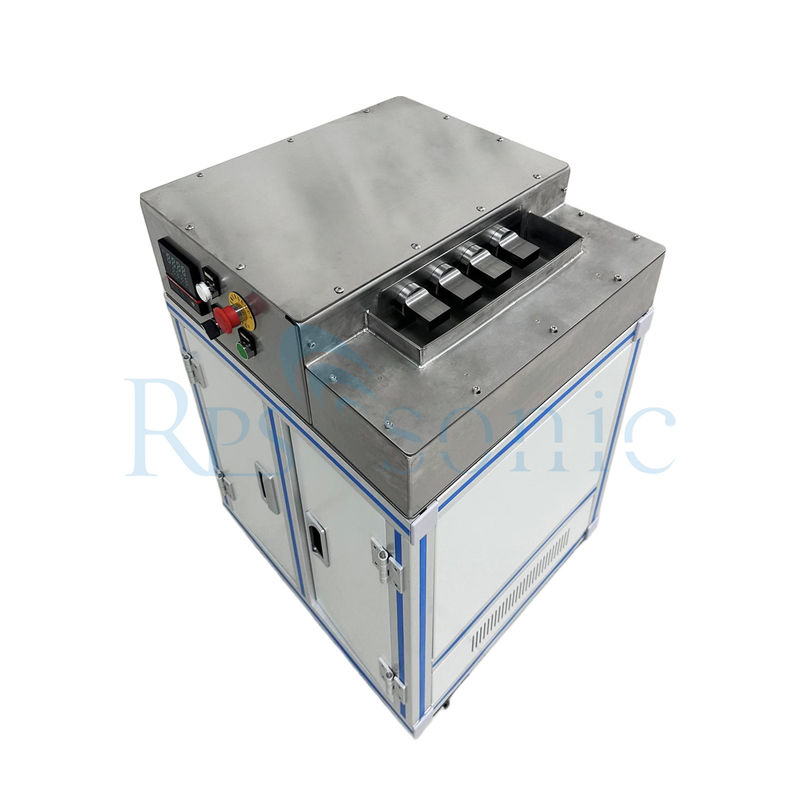

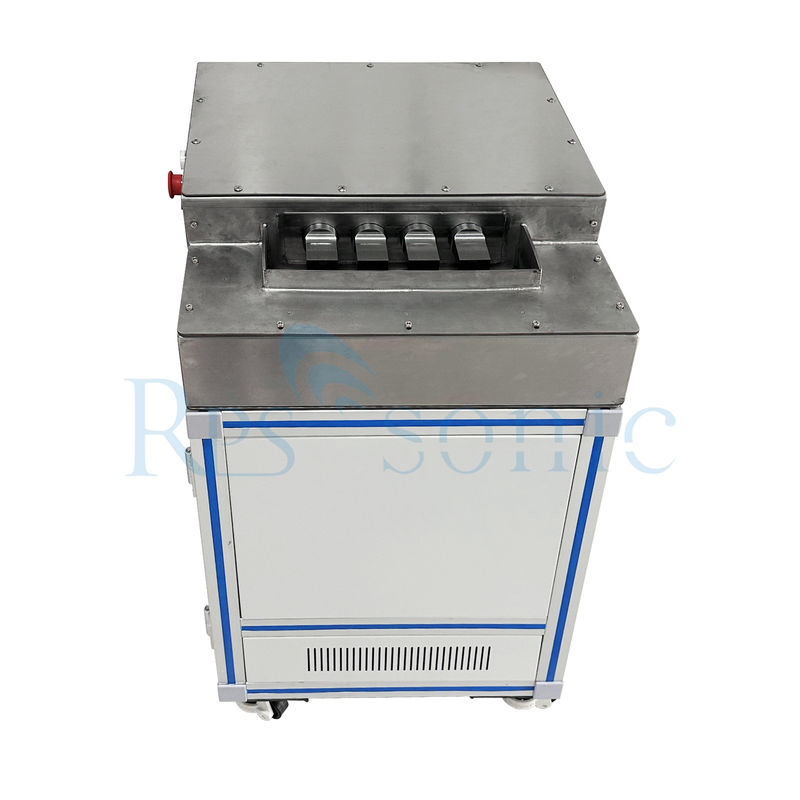

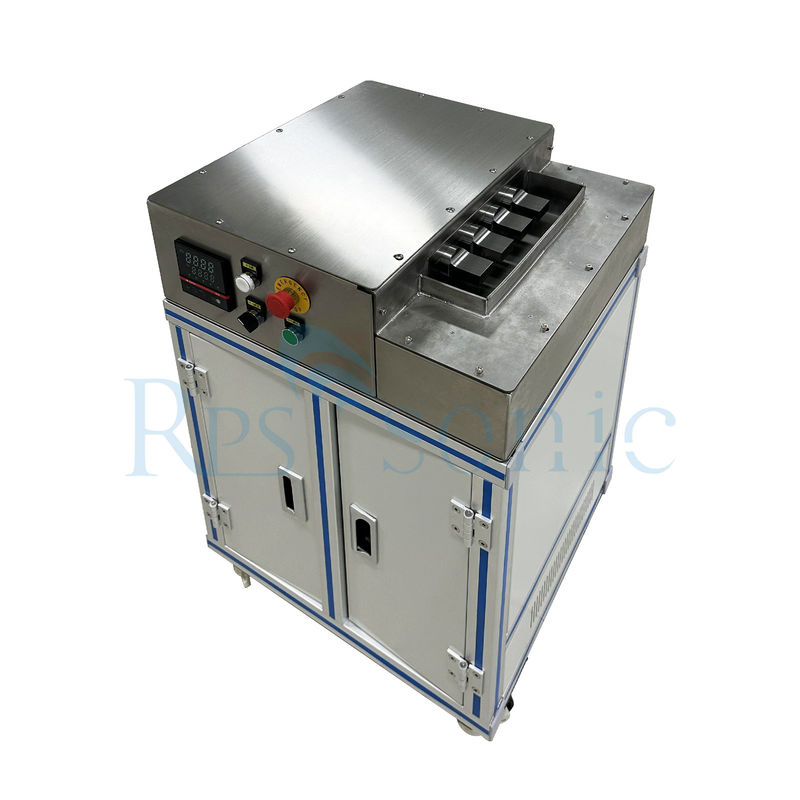

Ultradźwiękowe urządzenie do cynowania drutu aluminiowego

Ultradźwiękowe urządzenie do cynowania drutu aluminiowego

Co to jest ultradźwiękowe urządzenie do cynowania?

Ultradźwiękowe urządzenie do cynowania to specjalistyczne urządzenie używane w przemyśle produkcji elektroniki. Wykorzystuje fale ultradźwiękowe do ulepszania procesu cynowania, który polega na pokrywaniu powierzchni metalowych warstwą cyny. Jest to szczególnie ważne dla poprawy lutowności i zapobiegania korozji na elementach takich jak przewody, złącza i płytki drukowane.

Kluczowe cechy ultradźwiękowych urządzeń do cynowania:

Technologia ultradźwiękowa: Wykorzystuje fale dźwiękowe o wysokiej częstotliwości do tworzenia mikroskopijnych pęcherzyków kawitacyjnych w kąpieli cieczowej, co pomaga w usuwaniu zanieczyszczeń i poprawia przyczepność cyny.

Wydajność: Działanie ultradźwiękowe pozwala na szybsze i bardziej równomierne cynowanie w porównaniu z tradycyjnymi metodami.

Jakość: Wytwarza gładszą i bardziej spójną powłokę cynową, co zwiększa przewodność elektryczną i trwałość komponentów.

Przyjazność dla środowiska: Często wykorzystuje mniej szkodliwych chemikaliów w porównaniu z konwencjonalnymi procesami cynowania, zmniejszając wpływ na środowisko.

Wszechstronność: Nadaje się do różnych materiałów i kształtów komponentów, co czyni go przydatnym w wielu zastosowaniach.

Zastosowania:

Produkcja elektroniki: Używane do przygotowywania i powlekania elementów elektronicznych do lutowania.
Przemysł motoryzacyjny: Cynowanie złączy i okablowania w celu zwiększenia niezawodności.
Telekomunikacja: Powlekanie komponentów w celu zapewnienia skutecznej transmisji sygnału.

Ogólnie rzecz biorąc, ultradźwiękowe urządzenia do cynowania są niezbędne do zapewnienia wysokiej jakości wykończenia powierzchni w elementach elektronicznych, przyczyniając się do lepszej wydajności i niezawodności w produktach końcowych.

Dlaczego warto używać ultradźwiękowego cynowania do drutu aluminiowego?

Przełamuje warstwę tlenku glinu

Aluminium naturalnie tworzy warstwę tlenku (Al₂O₃), która zapobiega prawidłowemu łączeniu lutowniczym.

Kawitacja ultradźwiękowa (20–40 kHz) zakłóca tę warstwę, umożliwiając przyleganie stopionego lutowia.

Lutowanie bez topnika

Zmniejsza lub eliminuje potrzebę stosowania topnika chemicznego, dzięki czemu proces jest czystszy i bardziej ekologiczny.

Mocniejsze, bardziej niezawodne łączenie

Zapewnia równomierne pokrycie lutowiem bez pustek i słabych punktów.

Szybsze i bardziej wydajne niż metody tradycyjne

Ultradźwiękowe urządzenia do cynowania wykorzystują efekt kawitacji i wibracje mechaniczne generowane przez ultradźwięki w stopionej cieczy cynowej do przeprowadzenia obróbki cynowania na powierzchni metalu. Konkretny proces jest następujący:
Generowanie sygnałów elektrycznych o wysokiej częstotliwości: Generator ultradźwiękowy generuje sygnały elektryczne o wysokiej częstotliwości, zwykle o częstotliwości około 20-30 kHz.
Wzmacnianie i konwersja sygnału: Po wzmocnieniu sygnału elektrycznego przez głośnik, jest on przesyłany do przetwornika ultradźwiękowego, który zamienia sygnał elektryczny na wibracje mechaniczne i generuje fale dźwiękowe o wysokiej częstotliwości.

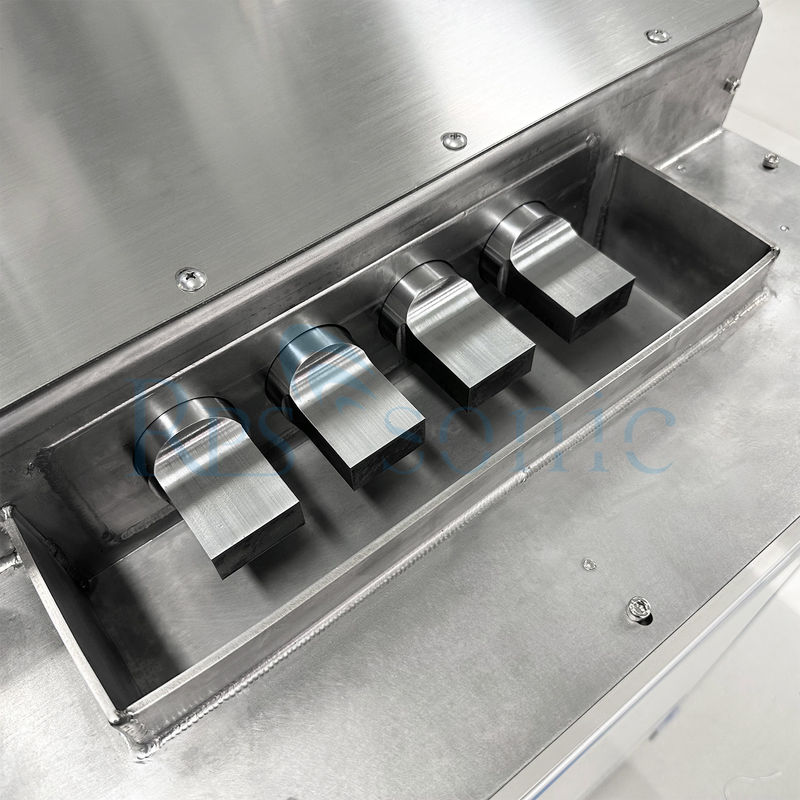

Złuszczanie warstwy tlenku: Fale dźwiękowe są przesyłane do głowicy roboczej, która wywołuje wibracje w cieczy cynowej, generując drobne pęcherzyki w stopionej cieczy cynowej. Gdy ciśnienie akustyczne osiągnie określoną wartość, pęcherzyki gwałtownie się rozszerzają, a następnie nagle zamykają, generując fale uderzeniowe i mikrostrumienie. Te efekty fizyczne mogą zniszczyć i usunąć warstwę tlenku na powierzchni metalu.
Penetracja i adhezja cieczy cynowej: Energia wibracji wpycha ciekłą cynę do mikroporów i szczelin metalu, dzięki czemu ciecz cynowa może zwilżyć powierzchnię metalu i utworzyć na niej równomierną i mocną warstwę cyny, eliminując pęcherzyki spawalnicze i poprawiając przyczepność i uszczelnienie między spoinami lub między cyną a spoinami.

Jakie branże obecnie przyjmują technologię ultradźwiękowego cynowania?

Technologia ultradźwiękowego cynowania jest przyjmowana w różnych branżach, przede wszystkim ze względu na jej wydajność i najwyższą jakość. Oto kilka kluczowych sektorów wykorzystujących tę technologię:

1. Produkcja elektroniki

Szeroko stosowane do cynowania płytek drukowanych, złączy i elementów elektronicznych w celu zwiększenia lutowności i zapobiegania korozji.

2. Przemysł motoryzacyjny

Stosowane do cynowania wiązek przewodów, złączy i jednostek sterowania elektronicznego, zapewniając niezawodne połączenia i wydajność.

3. Telekomunikacja

Używane do powlekania komponentów, takich jak anteny, płytki drukowane i złącza, poprawiając transmisję sygnału i trwałość.

4. Przemysł lotniczy

Przyjęte dla krytycznych komponentów, w których niezawodność i wydajność są najważniejsze, szczególnie w okablowaniu i zespołach elektronicznych.

5. Urządzenia medyczne

Wykorzystywane w produkcji sprzętu i urządzeń medycznych, w których wysokiej jakości, niezawodne połączenia są niezbędne dla bezpieczeństwa i funkcjonalności.

6. Energia odnawialna

Wdrożone w produkcji paneli słonecznych i komponentów turbin wiatrowych w celu poprawy połączeń elektrycznych i odporności na czynniki środowiskowe.

7. Sprzęt przemysłowy

Używane do cynowania złączy i okablowania w różnych maszynach przemysłowych, zwiększając wydajność operacyjną i żywotność.

8. Elektronika użytkowa

Przyjęte do produkcji takich przedmiotów, jak smartfony, komputery i sprzęt AGD, gdzie jakość i wydajność mają kluczowe znaczenie.

9. Obrona i wojsko

Stosowane w produkcji bezpiecznych i niezawodnych systemów elektronicznych używanych w zastosowaniach obronnych, zapewniając wysokie standardy jakości i trwałości.

Czy możesz bardziej szczegółowo wyjaśnić proces ultradźwiękowego cynowania?

Proces ultradźwiękowego cynowania obejmuje kilka kluczowych kroków i wykorzystuje technologię ultradźwiękową do ulepszania cynowania powierzchni metalowych. Oto szczegółowy podział procesu:

1. Przygotowanie komponentów

Czyszczenie: Przed cynowaniem komponenty muszą być dokładnie oczyszczone w celu usunięcia zanieczyszczeń, takich jak oleje, brud i utlenianie. Ten krok jest kluczowy dla zapewnienia dobrej przyczepności warstwy cyny.
Kontrola: Komponenty są sprawdzane pod kątem wad lub nieregularności, które mogą mieć wpływ na proces cynowania.

2. Czyszczenie ultradźwiękowe

Kąpiel ultradźwiękowa: Komponenty są zanurzane w roztworze czyszczącym (często na bazie wody) w zbiorniku do czyszczenia ultradźwiękowego.
Fale ultradźwiękowe: Fale dźwiękowe o wysokiej częstotliwości są generowane za pomocą przetworników, tworząc szybkie zmiany ciśnienia w cieczy. Prowadzi to do tworzenia się i zapadania mikroskopijnych pęcherzyków (kawitacja).
Skuteczne czyszczenie: Działanie kawitacyjne skutecznie usuwa zanieczyszczenia z powierzchni komponentów, zapewniając czysty podkład do cynowania.

3. Proces cynowania

Kąpiel cynowania: Po czyszczeniu komponenty są przenoszone do kąpieli cynowania, która zawiera stopioną cynę lub stop cyny.
Zastosowanie ultradźwięków: Fale ultradźwiękowe są stosowane podczas procesu cynowania. Pomaga to w:

Zwiększaniu przenoszenia ciepła: Wibracje zwiększają ruch cząstek cyny, promując lepsze przenoszenie ciepła i szybsze topienie.
Poprawie zwilżania: Fale ultradźwiękowe ułatwiają zwilżanie podłoża stopioną cyną, zapewniając równomierne pokrycie.

Kontrola czasu i temperatury: Proces jest kontrolowany pod kątem optymalnego czasu i temperatury, aby uzyskać pożądaną grubość i jakość warstwy cyny.

4. Chłodzenie i zestalanie

Chłodzenie: Po pokryciu komponenty są wyjmowane z kąpieli cynowania i pozostawiane do ostygnięcia. Proces chłodzenia zestala warstwę cyny.
Kontrola powłoki: Grubość i jakość powłoki cynowej są sprawdzane, aby upewnić się, że spełniają specyfikacje.

5. Obróbka po cynowaniu

Procesy wykańczania: Dodatkowe procesy, takie jak polerowanie lub dalsze czyszczenie, mogą być stosowane w celu poprawy wykończenia powierzchni lub przygotowania komponentów do montażu.
Kontrola jakości: Przeprowadzane są końcowe kontrole w celu upewnienia się, że komponenty spełniają wszystkie wymagane standardy przed wysyłką do produkcji.

Korzyści z procesu ultradźwiękowego cynowania

Ulepszone czyszczenie: Etap czyszczenia ultradźwiękowego zapewnia, że powierzchnie są wolne od zanieczyszczeń, co ma kluczowe znaczenie dla przyczepności i wydajności.
Jednolite pokrycie: Zastosowanie fal ultradźwiękowych podczas cynowania sprzyja równomiernemu rozłożeniu warstwy cyny.
Wydajność: Proces skraca czas wymagany do czyszczenia i cynowania, zwiększając ogólną wydajność produkcji.

Podsumowując, proces ultradźwiękowego cynowania łączy zaawansowane techniki czyszczenia i powlekania, aby wytwarzać wysokiej jakości, niezawodne komponenty odpowiednie do różnych zastosowań w elektronice i innych branżach.
